1、测试概况

南京某项目旗下一台变压器（容量为：800KVA），下流有空调、照明、变频器、注塑机等。运行过程中无功补偿柜故障，影响工作的正常运行；康派智能技术人员此次测量目的是了解现场电压、电流、谐波含量及其他电参数情况，分析所得数据并寻求解决方案。

2、测试依据

该项测试依据GB/T14549-93电能质量 公用电网谐波国家标准进行。

GB/T14549-93各级电压等级谐波限值规定如下表1, 公共连接点的全部用户向该点注入的谐波电流允许值见表2。

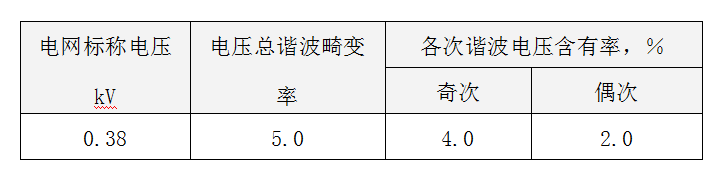

   表1：公用电网谐波电压（相电压）限值

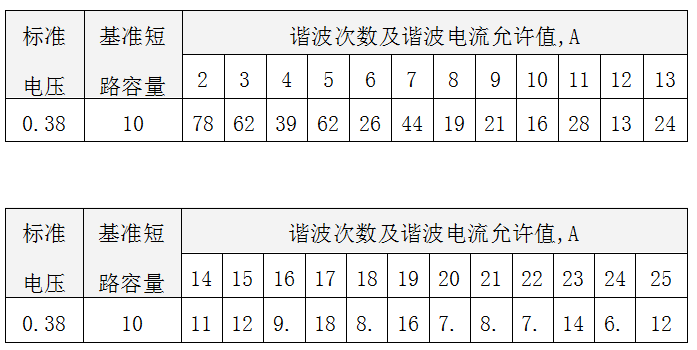

表2:注入公共连接点的谐波电流允许值

3、测试数据

图1  800KVA变压器低压侧的电压变化趋势图

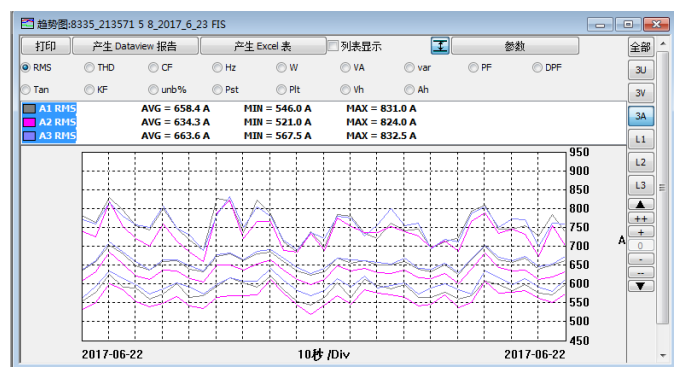

图2  800KVA变压器低压侧的电流变化趋势图

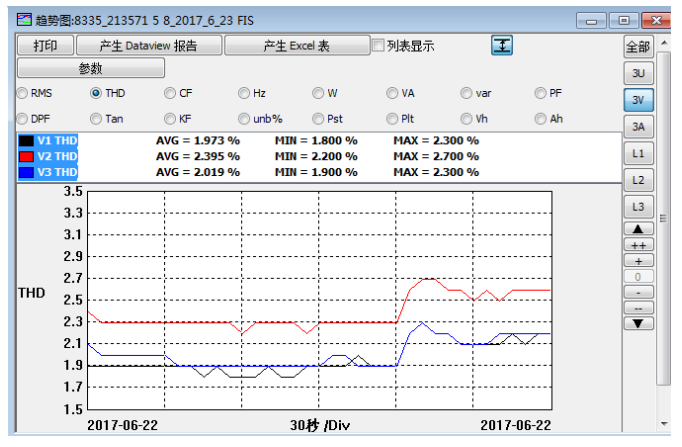

图3  800KVA变压器低压侧的电压谐波变化趋势图

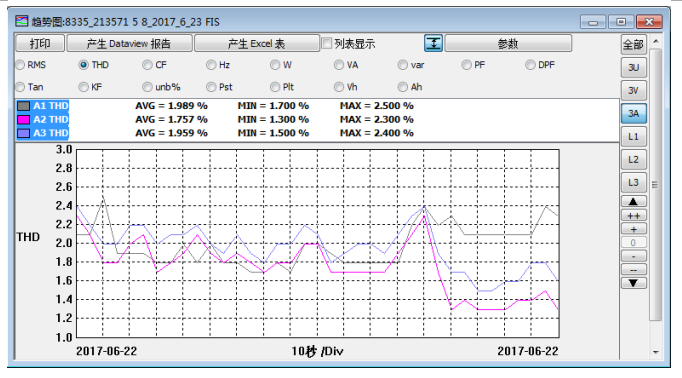

图4  800KVA变压器低压侧的电流谐波变化趋势图

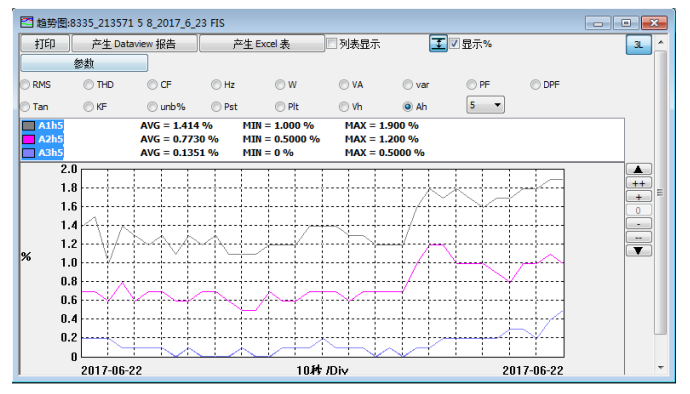

图5  800KVA变压器低压侧的5次电流谐波趋势图

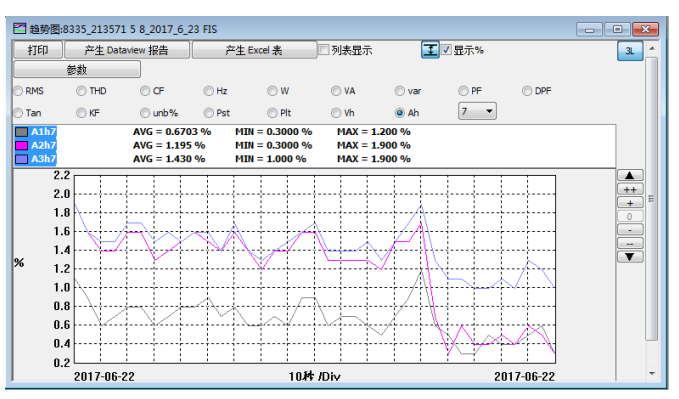

图6  800KVA变压器低压侧的7次电流谐波趋势图

图7  800KVA变压器低压侧的11次电流谐波趋势图

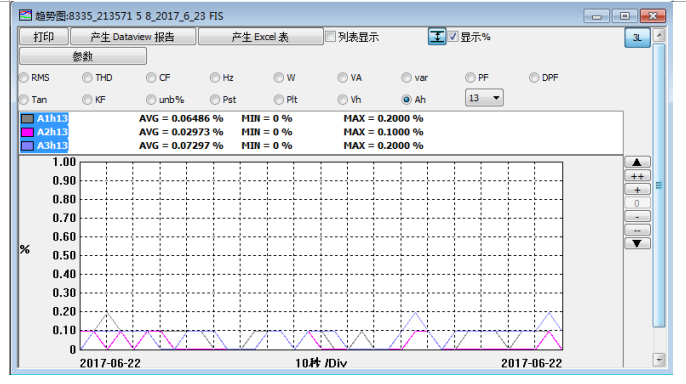

图8  800KVA变压器低压侧的13次电流谐波趋势图

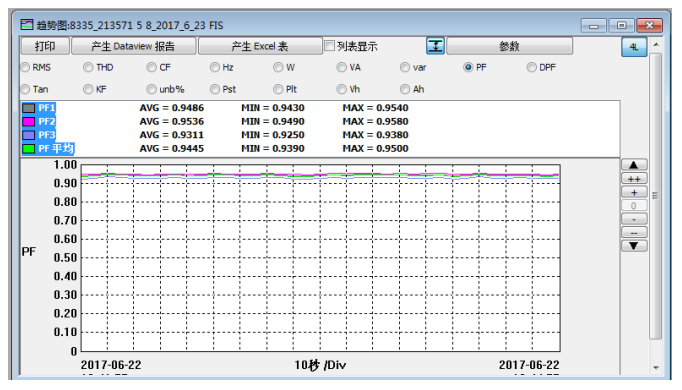

图9  800KVA变压器低压侧的功率因数趋势图

4、测试分析

1#变压器：图3.4中可以看出，其电网电网谐波电在国家标准规定范围以内。

以上电参数据只能说明是当时某段时间内的电参数据情况，并不能充分说明所有负载同时运行的电参数据，如果要知道普遍性的电参数据规律，需要长时间不间断监测测量。

现场功率因数为：0.92-0.95之间，随着负载的变化而变化，且电网系统剩余无功功率130Kvar左右，

该现场电网谐波正常，电容柜故障，初步判断为电容器老化、衰减所致，建议更换新型低压智能电力电容器,型号为：CPH系列智能型谐波抑制补偿模块。
