电能质量对太阳能光伏并网系统的重要性

发布时间:2018-05-23   浏览次数:1306次

前言:太阳能光伏并网系统中,逆变器的质量严重制约着作为电源的光伏发电系统的电能质量的高低。而防治电能质量污染,对国网输变线路至关重要。

20169月份,国家质检总局公布了2016年第3批光伏并网逆变器产品质量国家监督抽查结果,共抽查了上海、江苏、浙江、安徽、福建、河南、湖北、湖南、广东、陕西等13个省、直辖市52家企业生产的52批次光伏并网逆变器产品,其中有6批次产品不符合标准的规定

对于光伏发电来说,用户变为电力生产者,为预防电能质量的出现严重污染,国家专门针对光伏发电有着严格的标准。

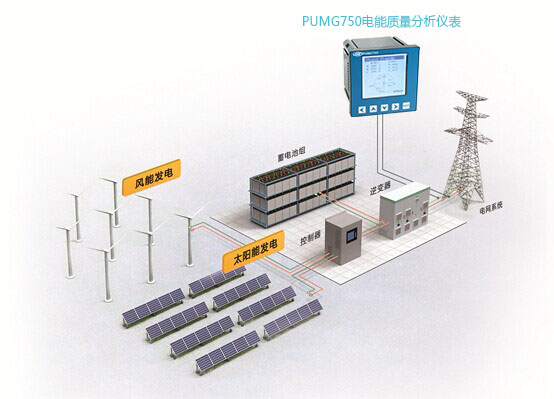

风能、太阳能发电并网系统示意图

其中光伏并网逆变器要遵循NB/T32004-2013《光伏发电并网逆变器技术规范》等标准,该标准对光伏并网逆变器产品的保护连接、接触电流、固体绝缘的工频耐受电压、额定输入输出、转换效率、谐波和波形畸变、功率因数、直流分量、交流输出侧过/欠压保护等有着严格的要求。

另外有的地区还需在并网点装设满足IEC61000-4-30《电磁兼容第4-30部分试验和测量技术电能质量》标准的A电能质量在线检测装置,通过这些标准规范,来降低光伏发电对于电能质量的影响。

电能质量的影响概括为三方面:

第一方面对电力系统的影响。电能质量污染使得系统线损速度与程度增加,变压器的寿命降低,同时还会对我们每家每户用的计量仪表造成一定误差。补充一点,现在一些地区换上了智能电表对比过去机械电表防护等级要高不少,不至于出现很大的误差。

第二方面是对用户的影响。日常生活中,家里的熔断丝经常会出现熔断或者跳闸现象,这就是电能质量污染所致。电能质量污染使得电容器的使用寿命降低或熔断丝经常熔断,对居民日常生活质量产生负面影响。

第三方面是对精密制造设备的影响。电能质量污染会降低这些精密制造设备的使用年限降低,生产产品的废品率增加,还会干扰通信的信号灯。

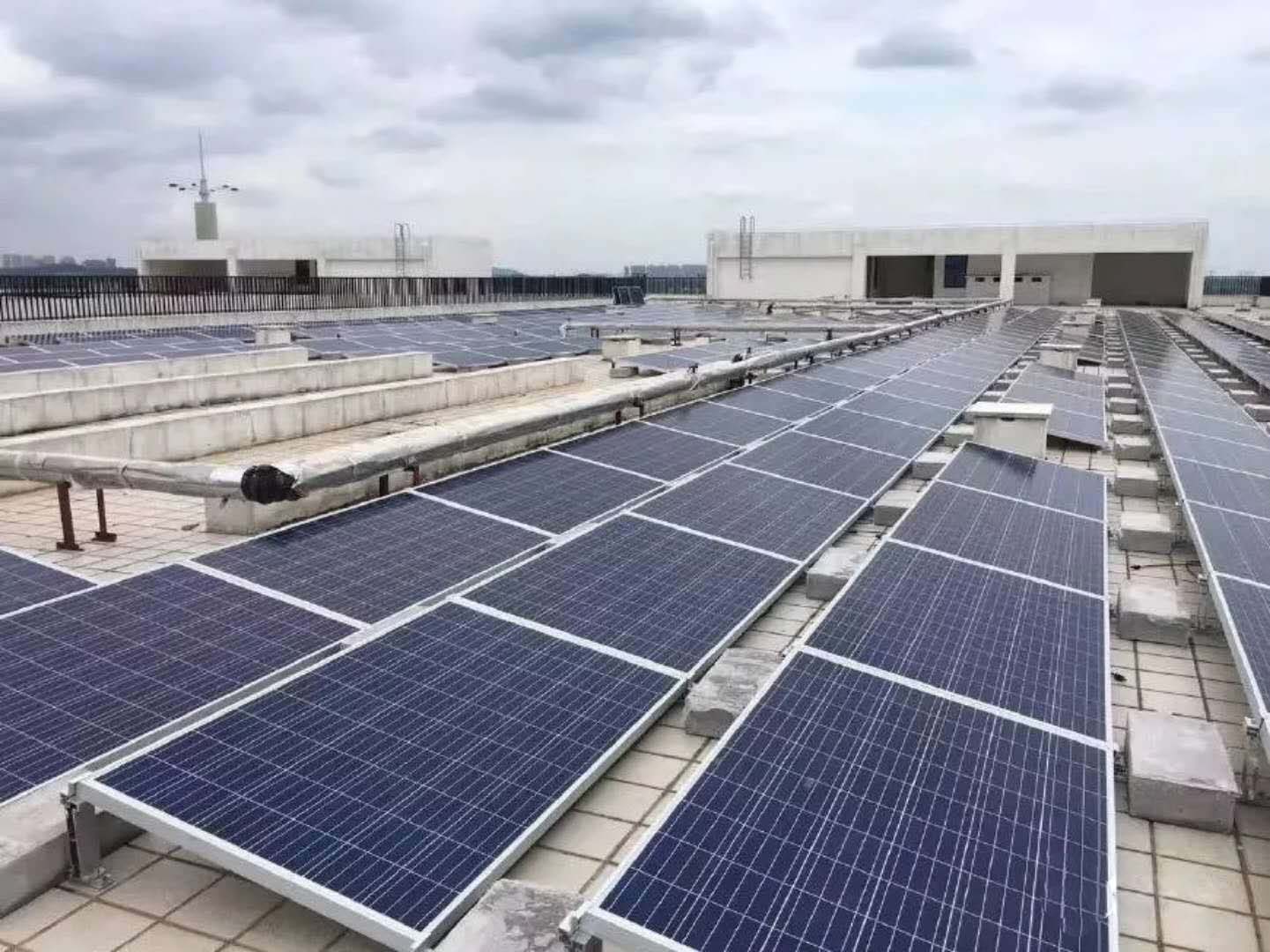

城市屋顶光伏系统

为避免由于安装不合格的光伏设备导致分布式光伏发电系统生产不合格的电源流入国网输配电系统中,《分布式电源并网测试标准》中规定:

-通过380V电压等级接入的分布式电源,应在并网前向电网企业提供由具备相应资质的单位或部门出具的设备检测报告。

-通过106kV~35kV电压等级接入的分布式电源,应在并网运行后6个月内向电网企业提供运行特性检测报告。

-并网测试的测试点为电源并网点,应由具有相应资质的单位或部门进行检测,并在检测前将检测方案报所接入电网调度机构备案。

-合格条件:测试结果应满足《分布式电源并网运行控制规范》的技术要求。

国家标准化委员会2017公开了《分布式电源并网运行控制规范》,标准规定了分布式电源在并网/离网控制、有功功率控制、无功电压调节、电网异常响应、电能质量检测等方面的要求。

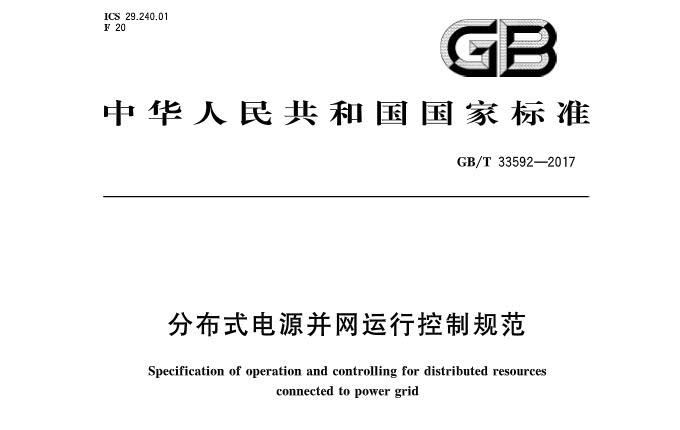

GB/T 33529-2017 分布式电网并网运行控制规范

要求中关于电能质量监测的主要相关内容为:

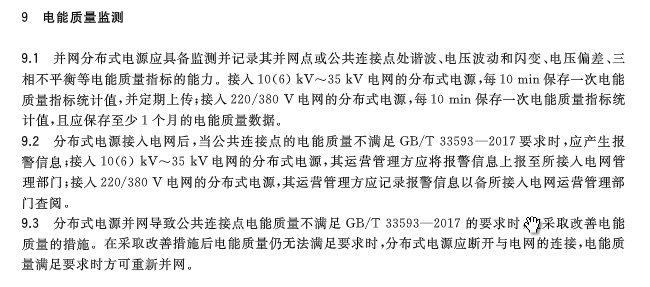

并网分布式电源中电能质量监测技术要求

现在很多地区,特别是江苏地区的供电系统都明确规定,分布式光伏系统如果要进行并网,必须安装有电能质量监测装置。许继信息智慧能源事业部所供应的PUMG750电能质量分析仪表正好可以满足客户这方面的需求,而且PUMG750电能质量分析仪表在功能上能够满足要求的同时,价格上不到传统电能质量监测装置价格的1/4
