PUMG750电能质量分析仪表，是遵循国际电能质量标准而推出的电能质量分析仪表，监测所有电能质量参数，如闪变、记录电压短时中断，谐波至63次的测量分析。PUMG750电能质量分析仪表还具有电能数据统计、IO信号控制报警、通讯等功能。PUMG750电能质量分析仪表采用大屏幕点阵图形液晶，可插拔功能模块设计，广泛应用于关键电力应用场合。

PUMG750电能质量分析仪表应用场合：

□ 测量、监测和控制配电系统的电力参数

□ 成本中心分析需要的能耗数据采集

□ 电能质量分析（谐波，电压中断，闪变等）

□ 信号控制报警

PUMG750电能质量分析仪表功能特点：

PUMG750电能质量分析仪表功能特点：

□ 全电量电力参数真实有效值测量

□ 63次谐波测量分析，电压/电流总畸变率，波峰系数，K系数等

□ 测量电压不平衡率，电压偏差，频率偏差等电能质量参数

□ 测量记录电压波动及闪变，间歇波等电能质量参数

□ 电压短时终端，骤升，骤降等电能质量事件记录

□ 需量统计功能，记录当前值和最大值

□ 0.2S级双向电能统计

□ 4费率8时段复费率电能计量

□ 1路无源光耦集电极有功脉冲输出

□ RS485通讯接口，Modbus-RTU协议，可选配Profibus-DP

□ PUMG750可扩展4路继电器输出

□ PUMG750可扩展4路无源开关量输入

□ 仪表工作时间，负载时间统计功能

□ 160*160图形液晶屏，内容丰富，直观明了，

□ PUMG750电能质量分析仪表采用可插拔设计，外观设计专利，更换及维护方便

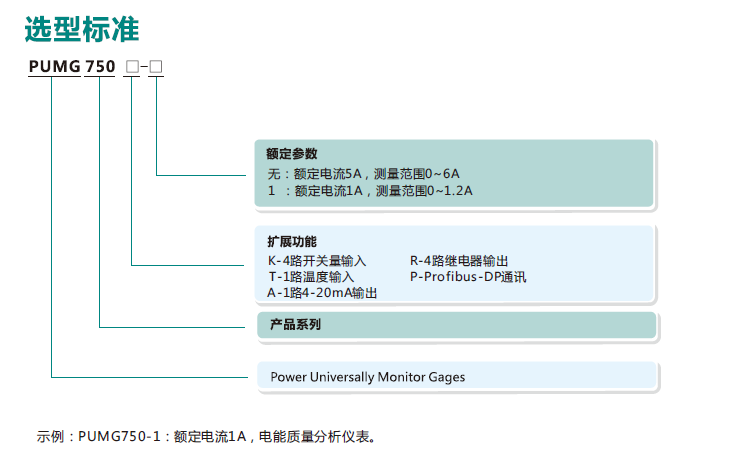

PUMG750电能质量分析仪表功能选型：

PUMG750电能质量分析仪表选型标准

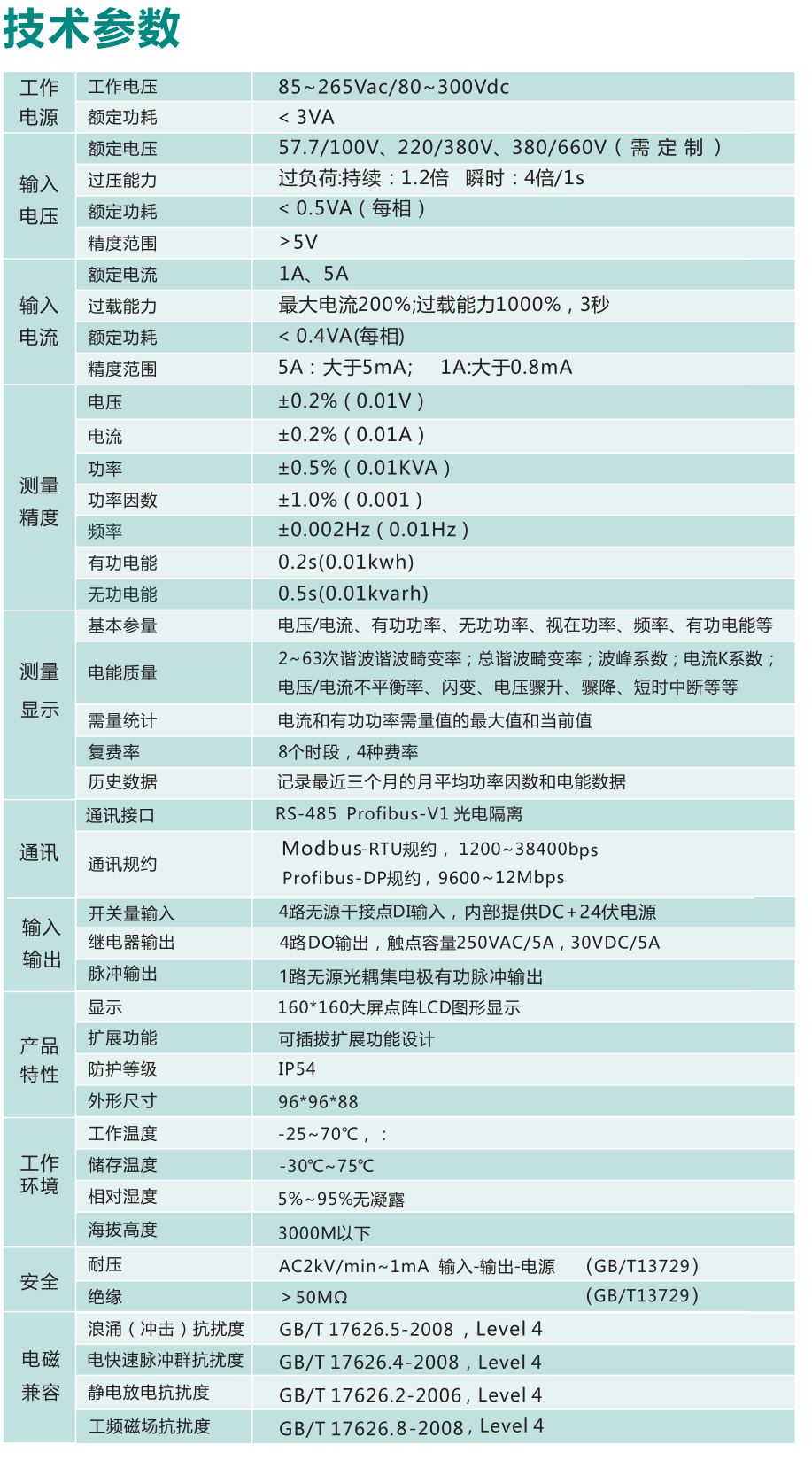

PUMG750电能质量分析仪表技术参数

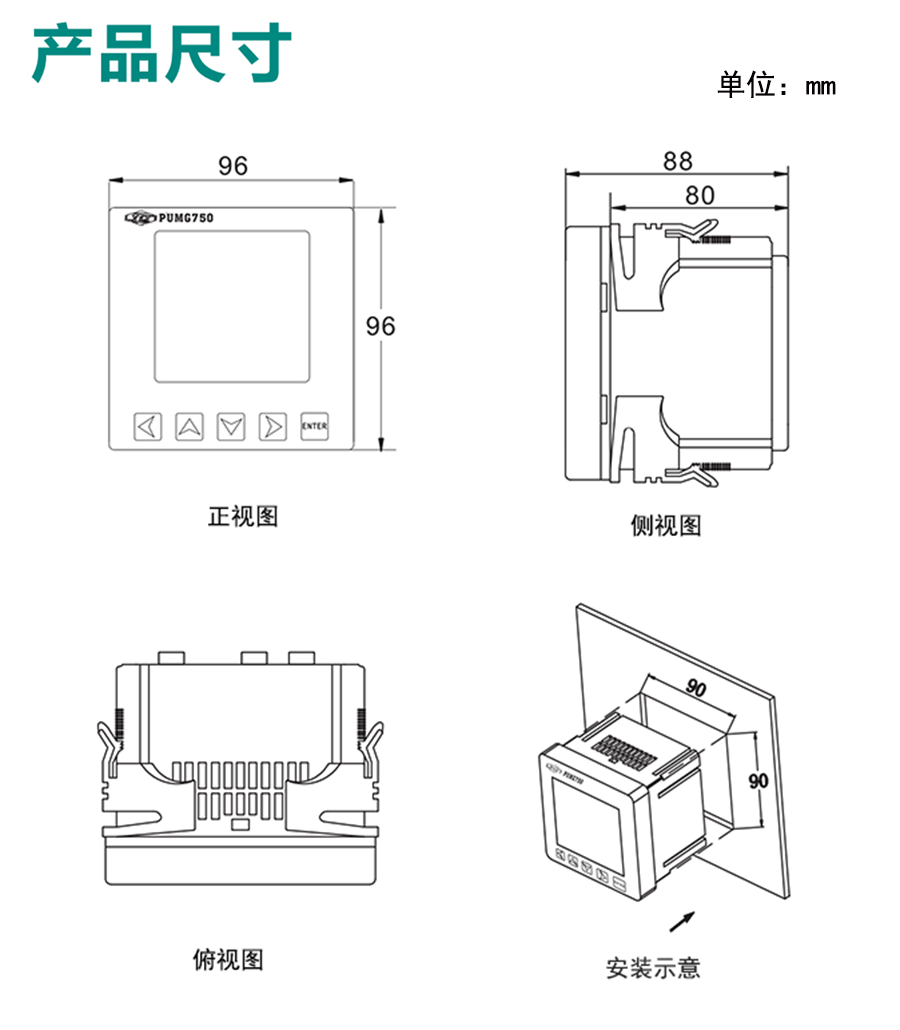

PUMG750电能质量分析仪表外形尺寸：

PUMG750电能质量分析仪表外形尺寸

PUMG750电能质量分析仪表接线图：

下图为PUMG750电能质量分析仪表典型接线图示意图，各型号具体接线方式以说明书或样本为准。

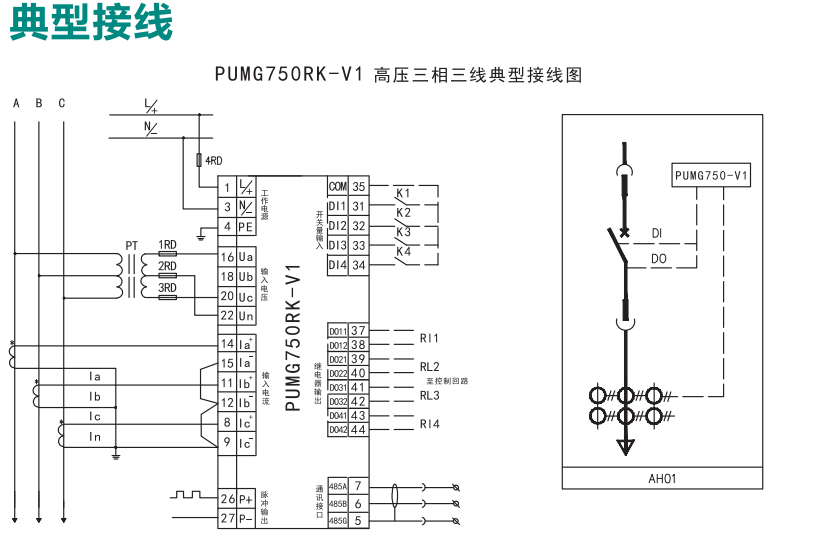

PUMG750RK-V1电能质量分析仪表参考接线图

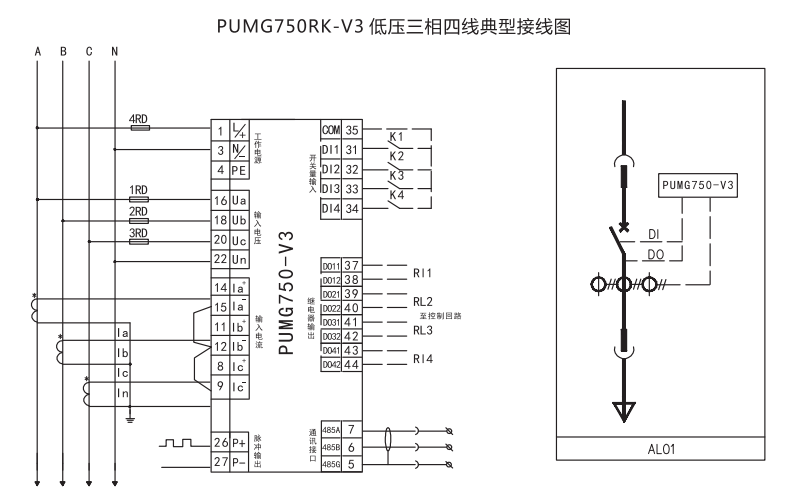

PUMG750RK-V3电能质量分析仪表参考接线图
