PUMG301单相导轨式智能电能表完全符合国家标准GB/T7215-2008和国际标准IEC62053：2003中对0.5S级电能表的相关技术要求，PUMG301单相智能电能表采用微电子技术和进口专用大规模集成电路，应用数字采样处理技术及SMT工艺等技术，可直接精确地测量额定频率为50/60Hz的交流有功电能，运用LCD7+1位液晶显示，具有可靠性高，体积小巧，安装方便等特点。

PUMG301单相智能电能表应用场合

□ 能源和能效管理系统

□ 内部电能消耗统计分析及收费统计依据

□ 电能计量、自动抄表系统

□ 智能配电管理系统

PUMG301单相导轨式智能电能功能参数：

PUMG301单相智能电能表功能特点：

□ 可测量单相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、有功电度、无功电度

□ 复费率电度计量，一天可设定8时段，4费率可选择

□ 历史电度统计功能

□ 额定电流可选

□ PUMG301采用1路光电脉冲输出

□ 1路RS485通讯接口，Modbus通讯

□ 7+1位LCD液晶显示各种电量参数和信息

□ 内置时钟和免维护电池，电池容量实时监测，断电后数据永久保存

□ PUMG301单相智能电能表采用大容量磁保持继电器，实现负载通断控制

PUMG301单相导轨式智能电能功能选型：

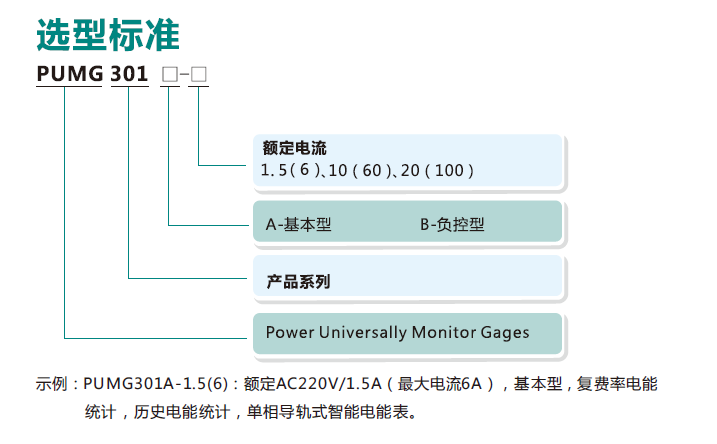

PUMG301单相智能电能表选型标准

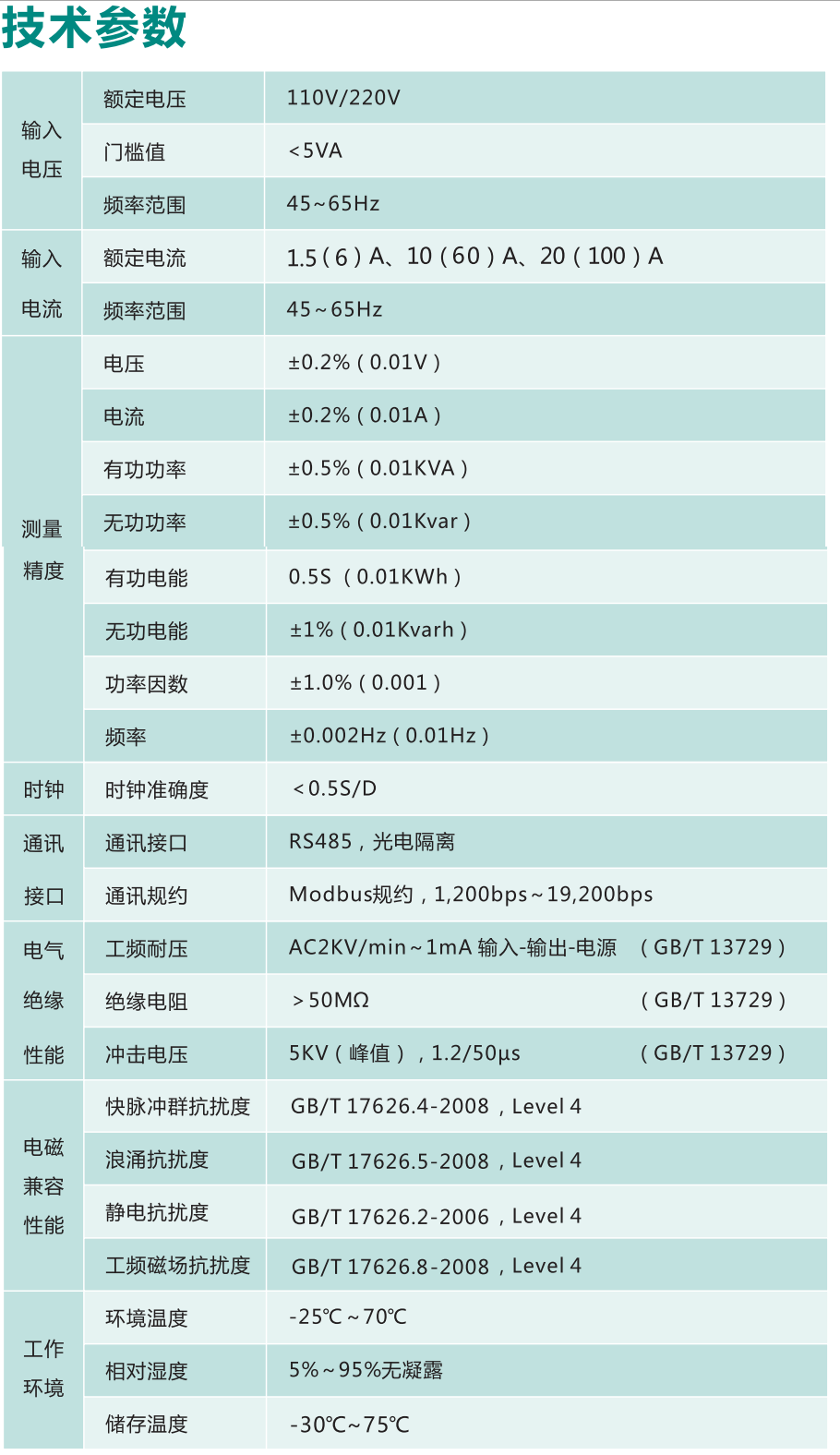

PUMG301单相智能电能表技术参数

PUMG301单相导轨式智能电能外形尺寸：

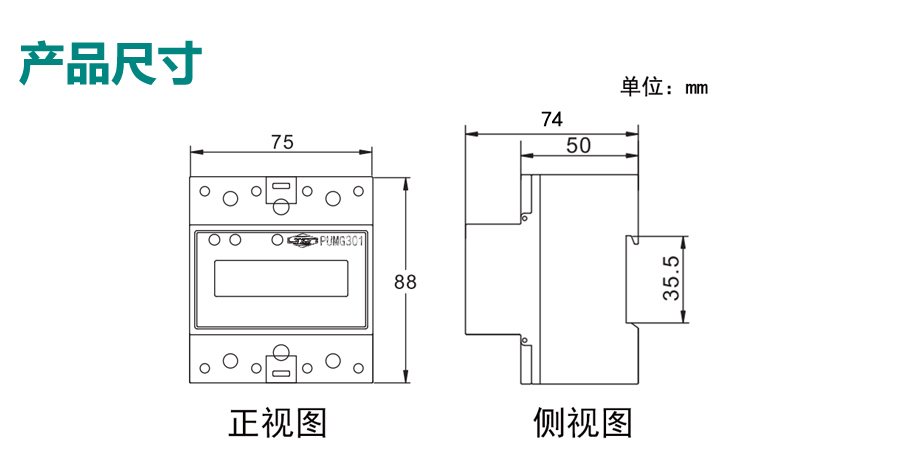

PUMG301单相智能电能表外形尺寸

PUMG301单相智能电能表接线图：

下图为PUMG301单相智能电能表参考接线图，PUMG301具体型号的接线方式请参考说明书。

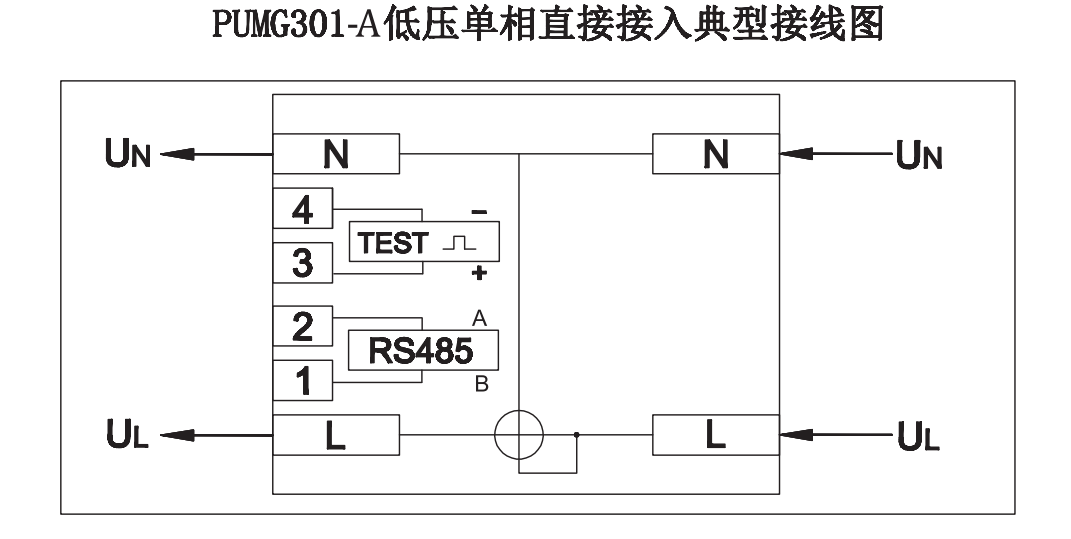

PUMG301-A低压单相接入典型接线图

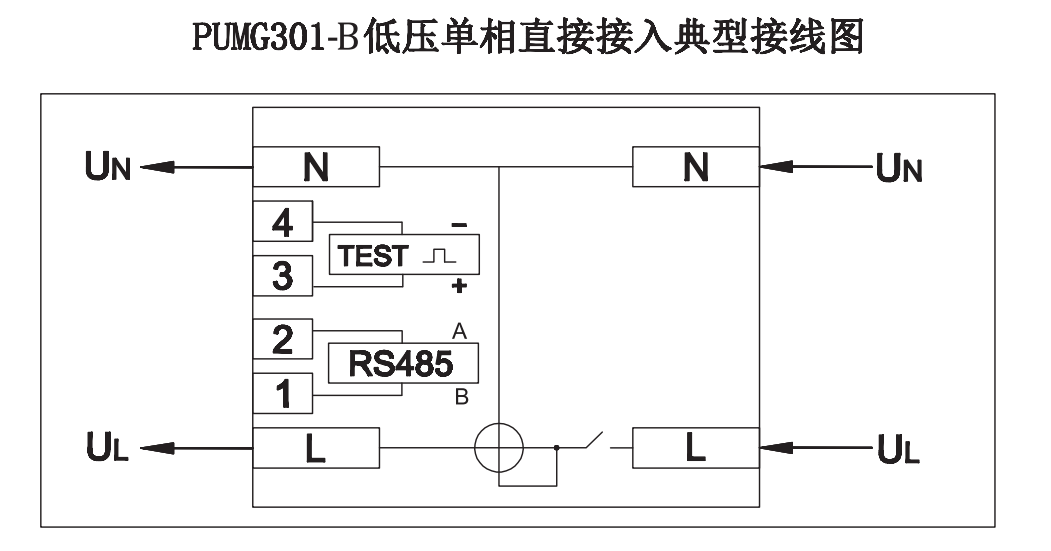

PUMG301-B低压单相直接接入典型接线图
