PUMG730多功能仪表，具有电力参数测量，双向四象限电能计量、统计、记录等功能。采用ARM处理器和数字信号处理技术设计而成。PUMG730多功能仪表集合全面的三相电量测量、显示、电能、累计、电能质量分析、复费率统计、数字输入、输出与通讯网路于一体。PUMG730多功能仪表具有精细的制造工艺，良好的电气绝缘和电磁兼容性，大屏幕LCD液晶显示等优点。

PUMG730多功能仪表应用场合

□ 测量、监控配电系统中的电能参数

□ 成本中心分析需要的能耗数据采集

□ 限值监控报警（如过电压，电能消耗）

□ 电能质量分析

□ 绿色建筑或DCS系统的数据测量

PUMG730多功能仪表功能特点：

PUMG730多功能仪表功能特点：

□ 测量相/线电压、相/线电流、零序电压、零序电流、有功功率、无功功率、有功电能、无功电能、功率因数、频率等三十余种基本电参量。

□ 0.5S级的双向四象限电度统计及复费率统计功能

□ 需量统计功能 ，并记录最大值

□ 工作时间、负载时间统计功能

□ 事件记录功能，可记录100条事件

□ 支持高达31次谐波计算、总谐波计算、不平衡率、电流K系数计算等

□ 定值越限报警功能

□ PUMG730标配1路RS485通讯接口,Modbus协议,可扩展Profibus-DP通讯模块

□ 扩展4路无源开关量输入

□ 扩展4路继电器输出

□ PUMG730可扩展1路4～20mA模拟量输出

□ 1路脉冲无源光耦集电极输出

□ PUMG730可扩展1路PT100温度输入

□ 128点/周波的电压、电流采样，保证测量精度

□ PUMG730采用LCD超大屏幕液晶，微背光显示，在强光和大视角环境下获得良好的视觉效果

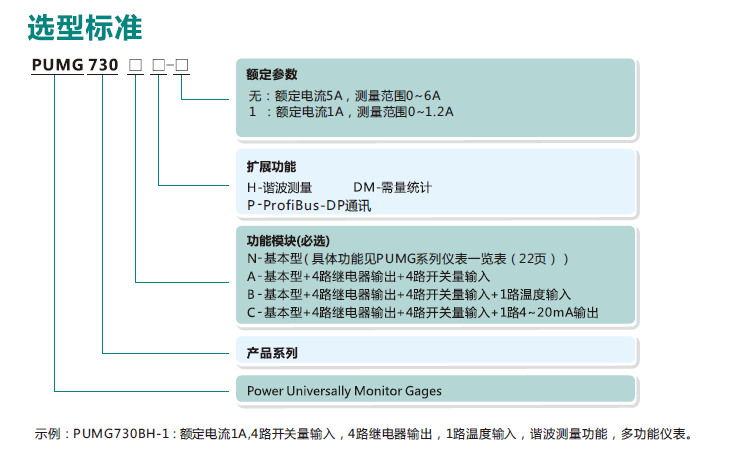

PUMG730多功能仪表功能选型：

PUMG730多功能仪表选型标准

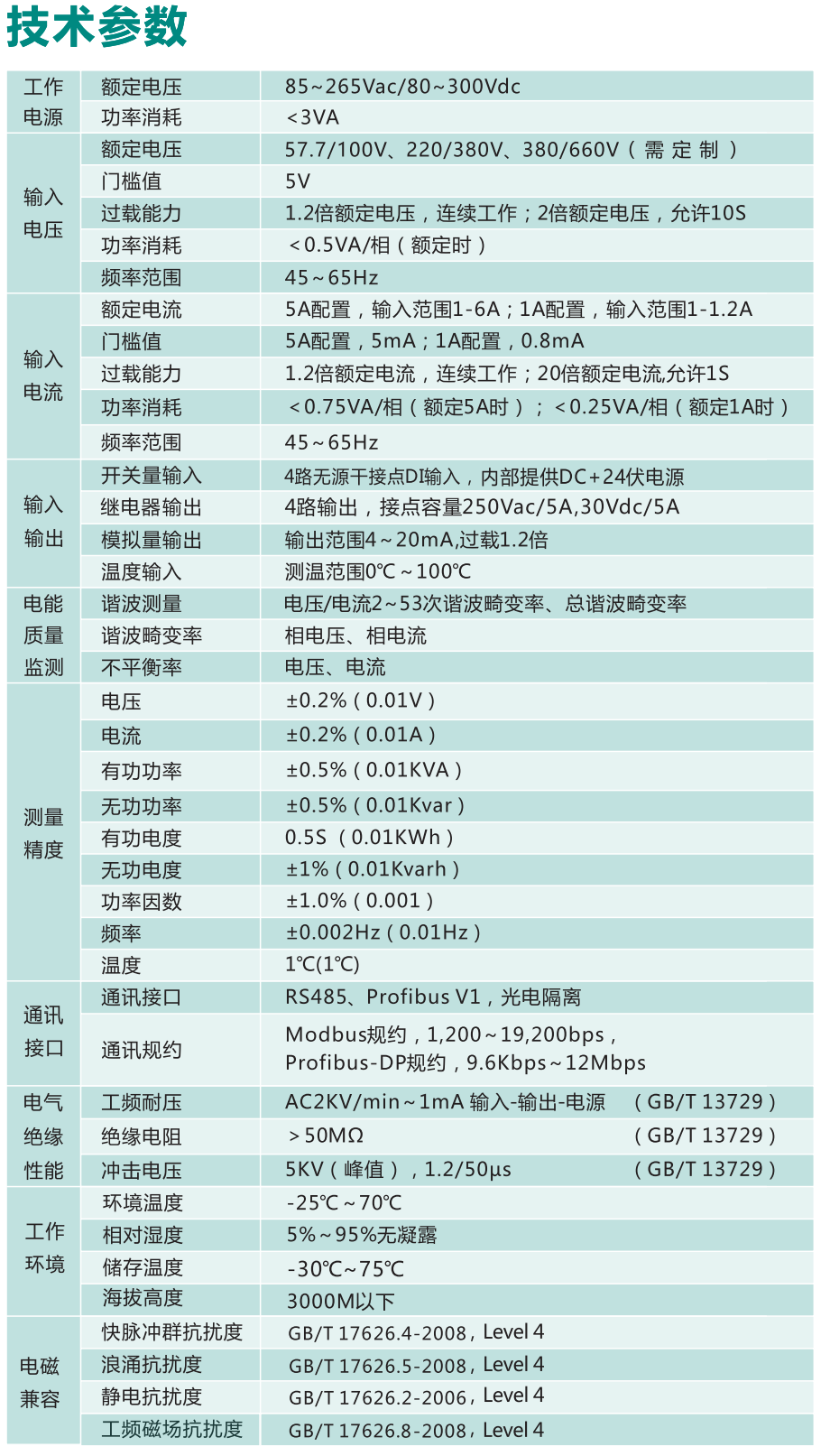

PUMG730多功能仪表技术参数

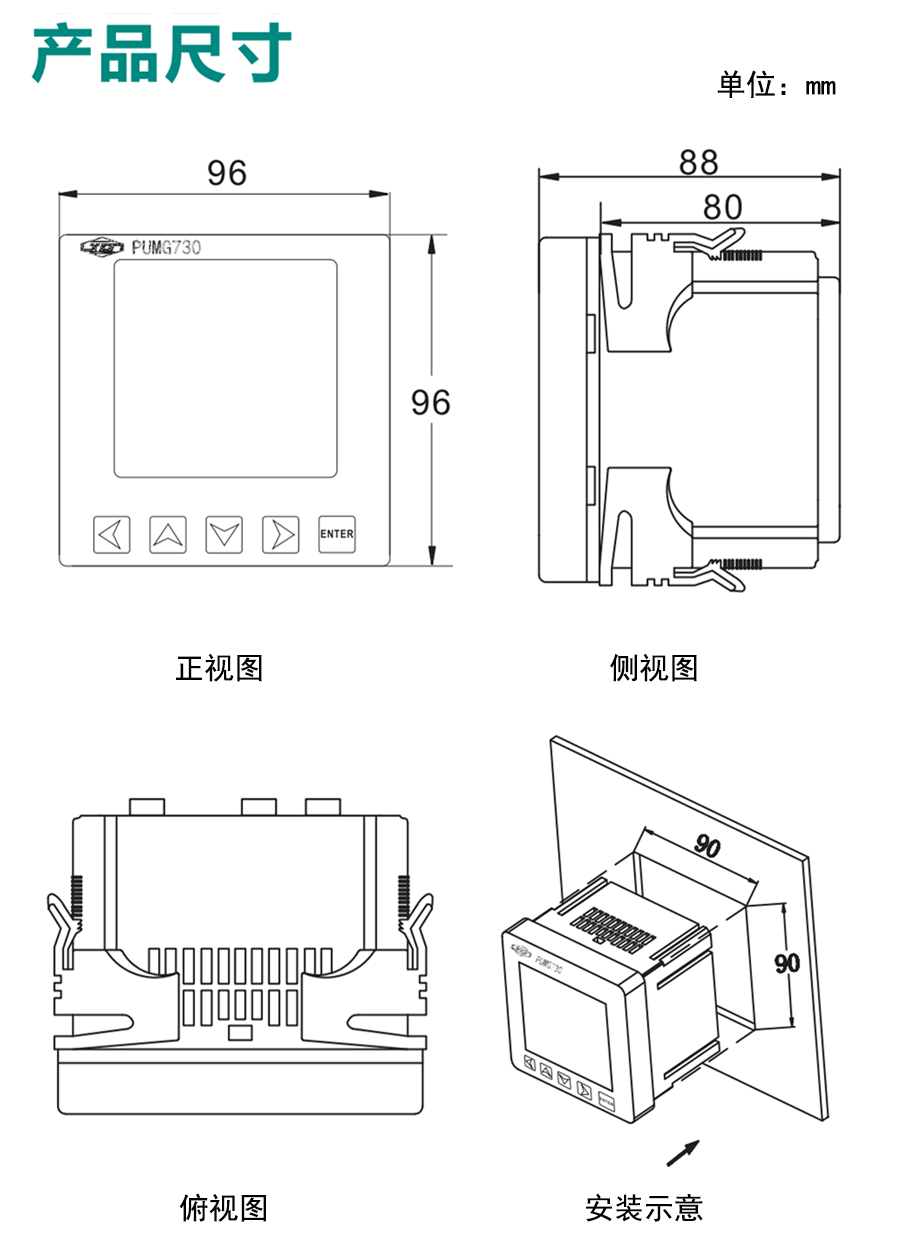

PUMG730多功能仪表外形尺寸：

PUMG730多功能仪表外形尺寸

PUMG730多功能仪表接线图：

下图为PUMG730多功能仪表的参考接线图，PUMG730的具体型号接线方式以说明书和样本为准。

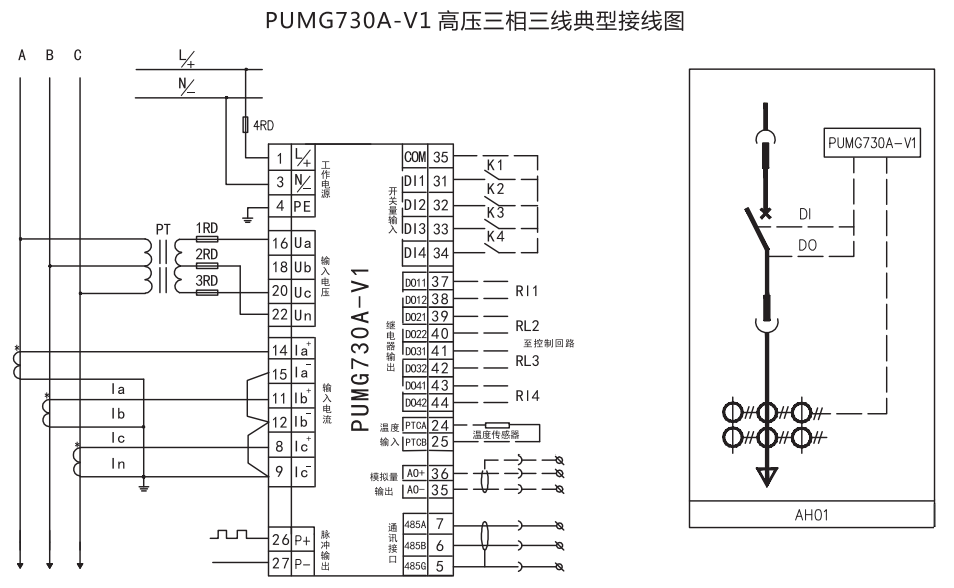

PUMG730A-V1多功能仪表接线图

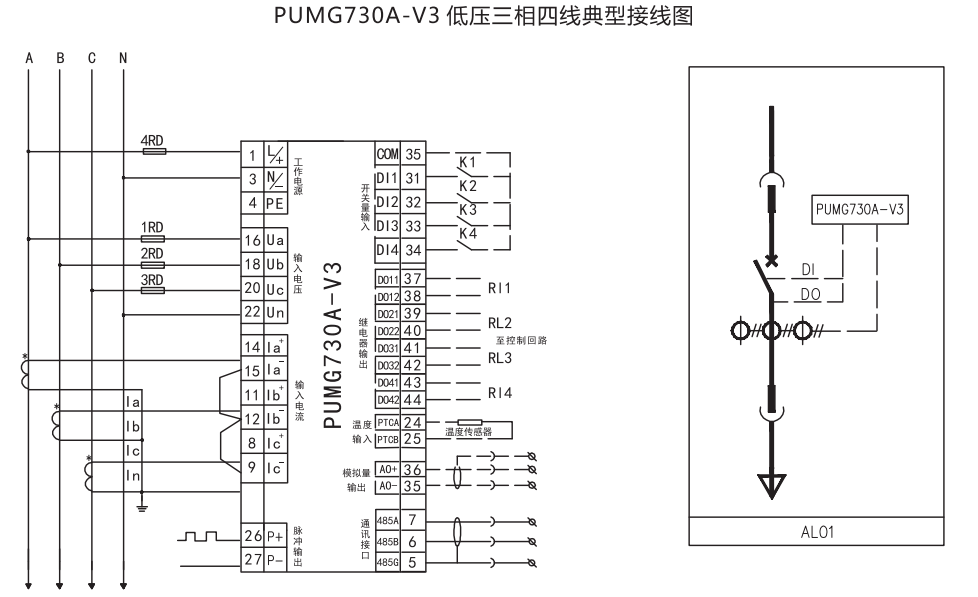

PUMG730A-V3多功能仪表接线图
