PUMG303三相导轨式智能电能表采用DIN35mm导轨式安装结构、LCD显示，测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；PUMG303三相导轨式智能电能表可用RS485通讯接口与上位机实现数据交换。PUMG303电能表具有体积小巧、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T 17215-2002、GB/T 17883-1999和电力行业标准DL/T614-2007对电能表的各项技术要求，适用于政府机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核。

PUMG303三相导轨式智能电能表应用场合

□  能源和能效管理系统

□  内部电能消耗统计分析及收费统计依据

□  电能计量、自动抄表系统

□  智能配电管理系统

PUMG303三相导轨式智能电能表功能特点：

PUMG303三相导轨式智能电能表功能特点：

□  可测量三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、有功电度、无功电度

□  复费率电度计量，一天可设定8时段，4费率可选择

□  PUMG303具有历史电度统计功能

□  额定电流可选

□  LED指示脉冲、断相、反向电度、通讯状态

□  PUMG303具有1路光电脉冲输出功能

□  1路RS485通讯接口，Modbus通讯，可扩展DLT645-2007规约

□  7+1位LCD液晶显示各种电量参数和信息

□  PUMG303三相导轨式智能电能表内置时钟和免维护电池，电池容量实时监测，断电后数据永久保存

□  PUMG303采用35mm标准导轨安装，外观美观，安装方便

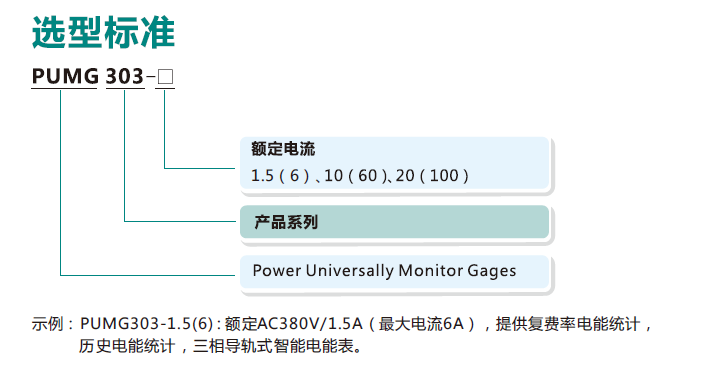

PUMG303三相导轨式智能电能表功能选型：

PUMG303三相导轨式智能电能表选型标准

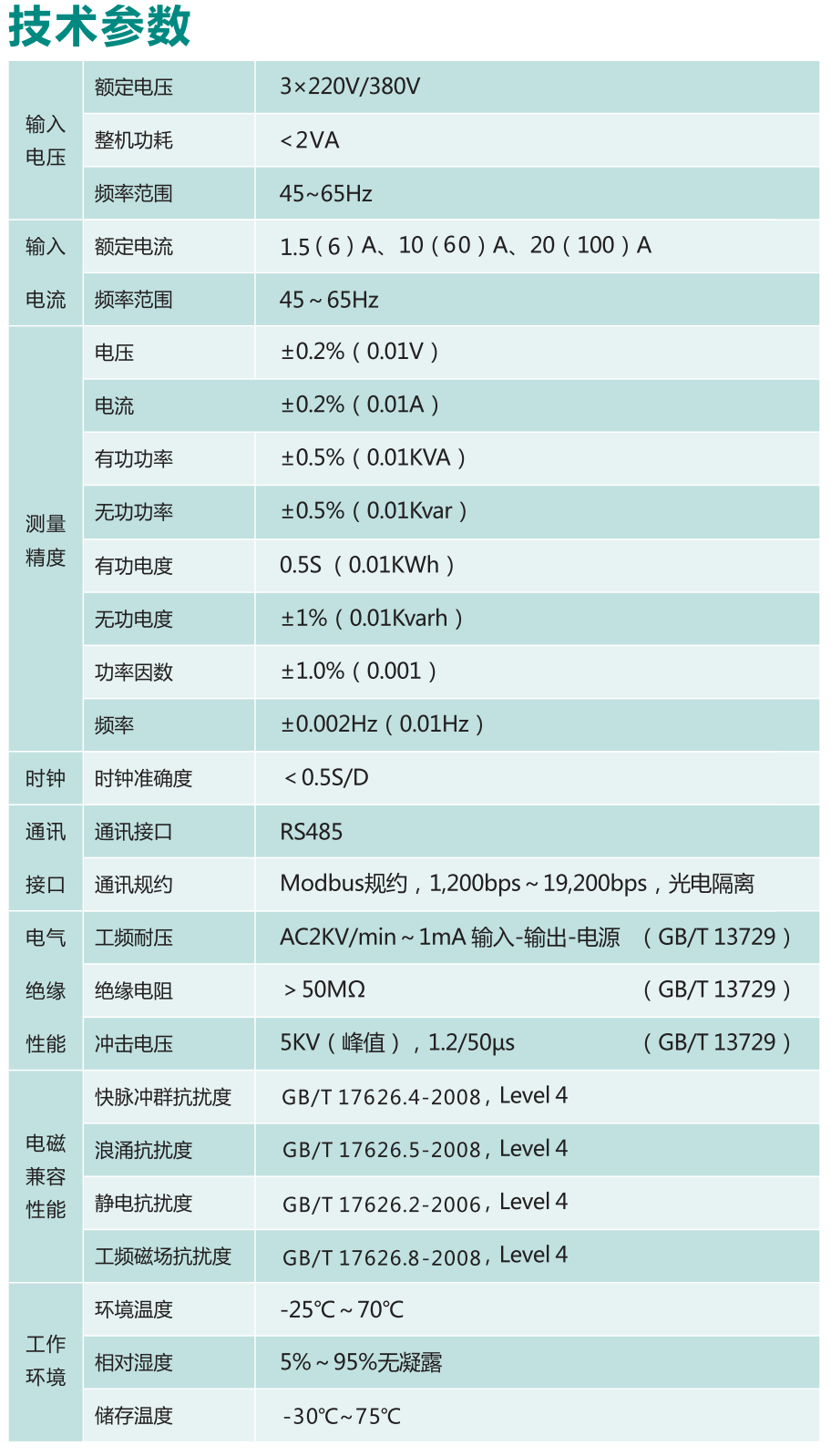

PUMG303三相导轨式智能电能表技术参数

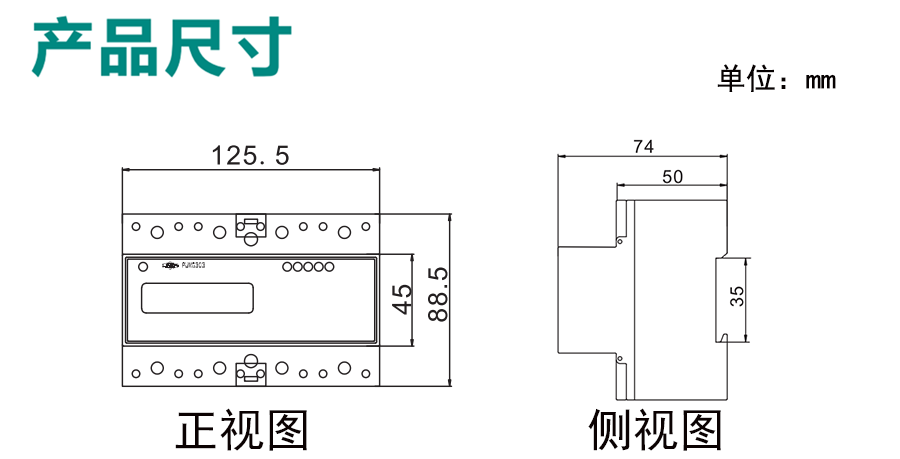

PUMG303三相导轨式智能电能表外形尺寸：

PUMG303三相导轨式智能电能表外形尺寸

PUMG303三相导轨式智能电能表接线图：

下图为PUMG303三相导轨式智能电能表的参考接线图，PUMG303具体型号的接线方式请参考说明书。

PUMG303低压三相四线经CT/5A间接接入典型接线图

PUMG303低压三相四线直接接入典型接线图

注：PUMG303低压三相四线经CT/5A间接接入式，电流互感器二次侧要接地。
