【电力仪表】电力仪表继电器输出功能的实用研究

当下低压配电系统中的多功能电力监测仪表的主要功能列表：

通过这个表格，我们看到的是多功能仪表在配电系统内还主要是一种终端设备耗电数据的采集设备，然后将数据上传到后台系统；像人的眼睛一样，能看到各种状况，但是眼睛不能对身体其他部位直接支配，必须要经过大脑的数据分析，才能指挥四肢的动作反应。

在智能化/物联网的时代背景下，这种传统集中管理模式（全部数据要经过后台系统/电脑做数据分析、判断、命令执行），无疑存在较大的缺陷：中央集权，后台系统的稳定性影响整个系统的正常运行；响应速度较慢，每一项数据都需要经过后台系统处理，这无疑会影响部分功能的响应速度变低；系统冗余量大，不管系统规模大小，为了综合管理后台系统变得不可或缺，造成资源浪费，成本加大。

物联网的时代，如果全靠这种集中管理模式，实现真正物联网的可行性和易实现性，难免大打折扣。这时候每个设备/元件的系统地位，必须提升一个较大层级，从眼睛变成单体的人。每个终端设备，除了要具备自身功能的数据采集能力，还应具备自身/相关设备的监测、判断、执行、反馈的功能。

小编不是什么科学家，也不是院校的研究学者，只是一个喜欢了解电子/电气技术、爱瞎捉摸的宅男，一旦开始接触某个电子/电气产品，就忍不住在闲暇之余思考他存在的意义、问题和改进点，肯定有很多不足，大家多提建议。

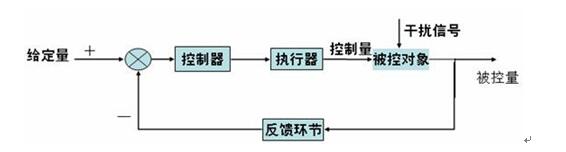

对于电力监测仪表，它本身可以作为执行机构的主要就是继电器输出功能，这个功能也是当下电力仪表的标配/选配功能，怎么才能让他发挥出自主能动作用呢。一个完整的执行过程无外乎就是数据采集、判断、分析、执行、反馈修正几个主要过程。

继电器输出端的开/闭状态，他必须有条件/数据下执行。继电器的开/闭两种状态，他可以作为报警输出点；也可以是数字量“0”和“1”的两个数字，传输给其他控制设备/系统，作为控制命令；多个继电器输出时，通过组合形式作为 “与”、“或”、“非”逻辑判断信号；直接作用，就是作为一个开关使用，控制小功率的电子/电气设备（断路器、接触器等设备）。

从上面仪表的功能内容可以看到，从基本功能、扩展功能到顶级功能内容的电参量都可以作为继电器开/闭的条件数据。我们以常规的2继电器输出J1、J2，以电流数据作为判断项，说明一下配合继电器输出的上下限报警、通讯数据、逻辑命令和设备控制几个功能。

1）上下限报警功能，设定J1、J2继电器动作值，定义继电器吸合为报警，继电器释放为正常工作，其开/闭应依据如下三个原则：①吸合值＞释放值：测量值≥吸合值继电器吸合，测量值≤释放值继电器释合；②吸合值＜释放值：测量值≤吸合值继电器吸合，测量值≥释放值继电器释放；③吸合值=释放值：继电器无动作。 吸合值不等于释放值，其之间的区域构成回程不动作区。回程不动作区直接影响继电器动作频繁程度，该区域越小，继电器动作越频繁，这将有利于提高控制精度，但不利于设备使用寿命。

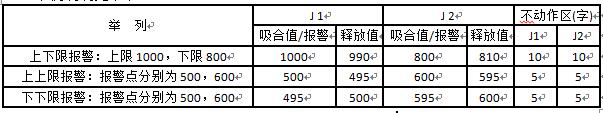

举例说明见下表 ：

2）继电器输出状态作为通讯数据，继电器回路串联电阻分压回路，吸合时为“0”，释放时为“1”，举例如下表：

这里仅举例说明，可以采用更多的继电器输出点，这样可以对电压信号的更精细的区域划分，数据内容就会更多。

3）继电器输出状态作为逻辑判断，定义继电器吸合为1/释放为0，举例如下表：

两个继电器的串联，结果是只有两个开关都为1（即吸合）时，才能输出为1，相当于逻辑“与”的效果。

两个继电器的并联，结果是只有两个开关都为0（即释放）时，才能输出为0，相当于逻辑“或”的效果。

一个继电器的常闭触点相对于常开触点，当常开触点为0（或1）时，常闭触点为1（或0），相当与逻辑“非”的效果。

4）继电器输出直接作为设备控制开关使用，其功能就更直接，比如和接触器的线圈串联，继电器吸合就实现接触器跳闸，继电器释放就实现接触器闭合；实现在电流越限的情况下，自动关断该输电回路：
