【售后案例】电力监控系统中仪表售后案例分享

一．中低压智能配电管理系统简介

中低压智能配电管理系统是电力监控系统的一种，面向于中低压配电领域，可以用于工业配电监控和

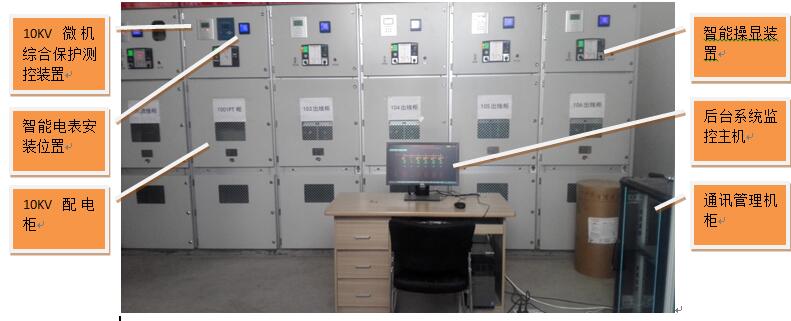

数据集抄。下图是一个典型的小型系统框架——能源化工行业的配电系统框架，中低压智能配电管理

系统的作用是不仅要远程控制微机综合保护装置来实现断路器的分合，还要从电力仪表中远程采集电

力数据。

二．电力仪表在中低压配电管理系统的通讯数据采集中遇到的问题

中低压智能配电管理系统的一个重要功能，是远程集抄电力仪表的参数，如电压、电流、功率、功率因

数、电度、复费率电度等等。配电管理系统软件能否可以正确采集电力数据的关键，是保证系统软件与电

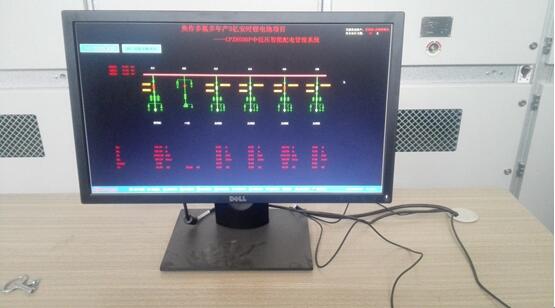

力仪表的稳定通讯。因此当我们遇见下图的通讯故障时，配电管理系统将不能正常工作。配电管理系统不

能采集到正常显示所需要的数据了。

三．问题的解决过程

对串联起来的电表通讯端子，分段排查，检查到通讯故障区间，最后在故障区间内逐个排查电表的通讯

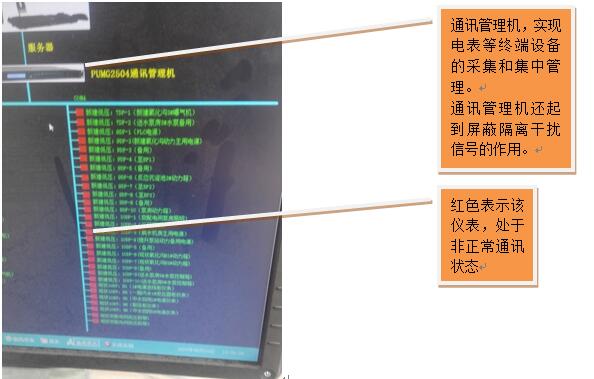

。通过此方法可以快速的判断出故障电表的位置。断开故障电表的通讯，如下图所示，右侧第四列端口电

表1、电表2（红色方块表示）是两个通讯故障源，解开电表1电表2通讯端子后，端口下其它电表通讯恢复正常。

四．通讯故障原因分析

通讯故障出现的原因有两种:①电脑端软件采集的数据，受到外部通讯线上的干扰出现乱码；②电表受到通讯线上的谐波干扰，通讯芯片受损。

首先针对第一种情况，为了防止通讯电缆上的谐波对电脑通讯端产生干扰，我们专门设计在管理软件和电

表中间加入通讯管理机，对通讯电缆上的谐波隔离屏蔽。因此，排查故障的时候，电脑端软件因通讯干扰

出现故障的可能很小。

然后，我们对该项目中多次出现通讯损坏的市场某品牌电表进行故障检查。

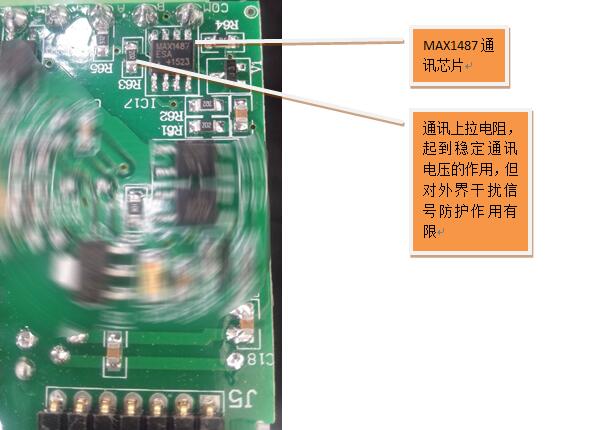

拆壳后查找通讯芯片和芯片保护，如下图：

通过对通讯部分的检查，发现该电表通讯部分只有上拉电阻起到保护作用。电表的通讯端口是直接接在通

讯电缆上的，因此当通讯电缆的高次谐波对电表进行冲击时，上拉电阻的作用很有限。

五．确保正常通讯的措施

我们在做同类68×68壳体电表KPM72时对通讯加入的3重防护：

第一重防护：为确保正常通讯，加入上拉电阻是有必要且基本的防护。

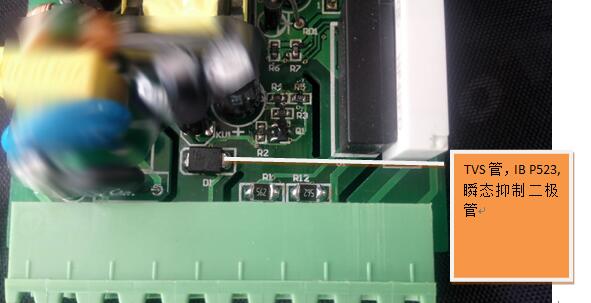

第二重防护：在我们电表的通讯口处加入TVS管，TVS管又称瞬态抑制二极管，连接到外部串口接线端，抑制外部冲击电流对内部电路的破坏，起到保护内部电路作用。

第三重防护：

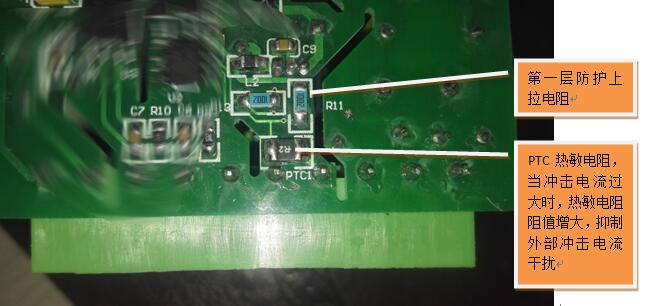

在通讯端口加入PTC热敏电阻，如下图：
