参考文献
JB/T5872-1991《高压开关设备电气图形及文字符号》
国家机械工业局发布 1992-10-1实施
使用范围
标准规定路额定电压3KV及以上高压开关设备用的电气电气图形符号和相应的文字符号。适用于高压开关设备电气图的绘制。
图形符号汇集
图形符号 | 电气符号 | 文字说明 |
| W、WB、WBP/ WBC/WBS/WBV | 导线、母线、电源/合闸、信号/电压小母线 |
或
|
| 三根导线， 更多的情况可按下列方法表示： 在横线上面注出电流种类、配电系统、频率和电压等 |
| W | T:材质铜；M:母线；Y:硬化。 TMY:裸露矩形硬化铜母线或铜排。 3:三相; 尺寸:60×6(mm) |
|
| 电能从母线输出 |
|
| 电能向母线输入 |
或
| X | 插头和插座（凸头和内孔的） |
| XB | 接通的连接片 |
| 断开的连接片 | |
| QF | 断路器 |
| QS | 隔离开关 |
| QL | 负荷开关 |

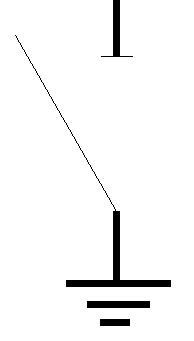

| QE | 接地开关 |
| E | 接地一般符号 |
|
| 两器件之间的机械联锁 |
| TA | 电流互感器 |
| TV | 电压互感器 |
或

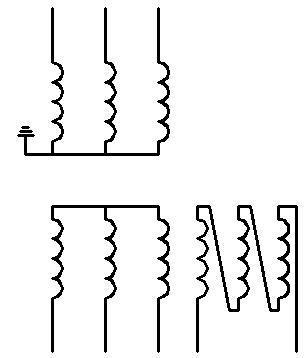

| TV | 三相三绕组电压互感器 注：当需要表示绕组形式时，可在圆圈内画出Y、△等符号 |
| TV | 带开口三角形连接的电压互感器 |
| TM | 三相变压器 星形-三角形联结 |

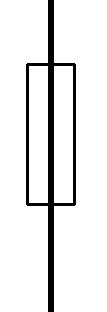

| FU | 熔断器 |
| F | 避雷器的一般符合 有间隙的避雷器 |
|
| 消弧线圈 |
| L | 电抗器 |
| M | 电动机 |
| G | 发电机 |
| PA | 电流表 |
| PV | 电压表 |
| PJ | 电能表 |
| PJR | 无功电能表 |
| PFP | 功率因数表 |
读懂一次系统图

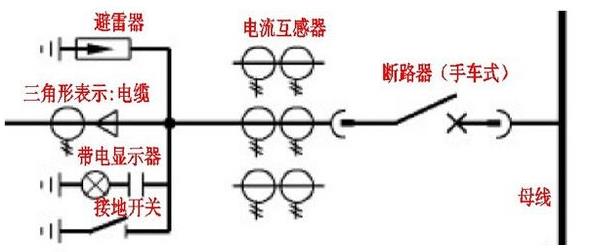

图1 高压柜内元件注释

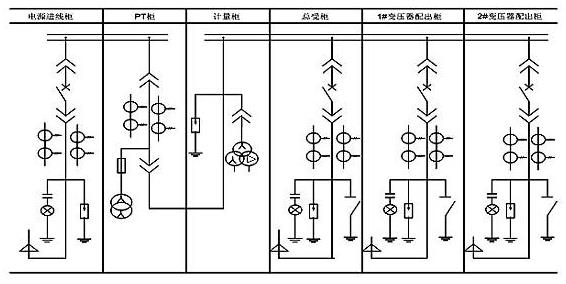

图2 一次系统图
主要元件列表示例
开关柜编号 | 1H1（800×1650×2300） | 1H2（800×1650×2300） | 1H3（800×1650×2300） | 1H4（800×1650×2300） |
开关柜型号 | KYN28A-12（见注释） | KYN28A-12 | KYN28A-12 | KYN28A-12 |
断路器 | VA-12KV,630A,25KA |
|
|
|
电流互感器 | 保护600/5A 10P15级 测量300/5A 0.5级 | 400/5 0.2S/10P20 | 600/5A | 保护300/5A 10P15级 测量150/5A 0.5级 |
电压互感器 |
| 10/0.1KV | 10/0.1KV |
|
零序电流互感器 | 150/5 10P10级 |
|
| 150/5 10P10级 |
高压熔断器 |
| 12/0.5A |
|
|
回路名称 | 进线 | PT柜 | 计量柜 | 变压器 |
微机保护装置 | PUMG830L微机线路保护 | PUMG830P微机PT切换保护 |
| PUMG830T微机变压器保护 |
电流表 | 42L6-A 600A |
|
| 42L6-A 100A |
电压表 |
| 42L6-V 0-15KV |
|
|
操作机构 | 弹操DC110V |
|
| 弹操DC110V |
避雷器 | HY5WZ2-16.5/55 |
|
| HY5WZ2-16.5/55 |
带电显示装置 | 一只 |
|
| 一只 |
接地开关 |
|
|
| 一只 |
KYN28柜含义
KYN28A-12(GZS1)铠装移开式交流金属封闭开关设备系户内3.6~12KV三相交流50Hz单母线及单母线分段系统的成套配电装置。具有“五防”功能

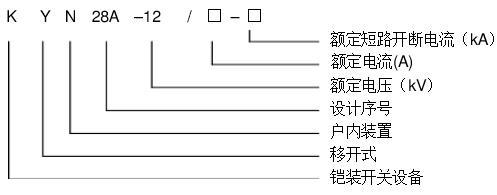

产品型号组成及含义
