串口服务器内部构造的图文解读
一、串口服务器介绍
首先科普一下串口服务器是干什么用的?串口服务器实现的是网络转换功能。我们提供给用户的智能电表、智能马达保护器、微机保护装置的通信接口都是串行接口,而监控中心电脑的接口通常为以太网网线接口。因此,串口服务器实现的功能就是将智能设备的串口转换成网线接口,实现电脑与智能设备的通讯对接。
串口设备采用的485总线最远传输距离不超过1200米,我们为了让这些设备数据传输的更远,就有必要加入一个串口服务器,使得串口设备立即具备TCP/IP网络接口功能,通过互联网络进行数据通信,在任何有互联网络的地方就可以访问串口设备的数据。
下面对一个市面上的串口服务器进行拆解,从多角度观察,以便于我们对串口服务器更详细的了解。
二、拆解步骤
拆解前的准备材料,串口服务器一个,平口螺丝刀、十字螺丝刀各一把。

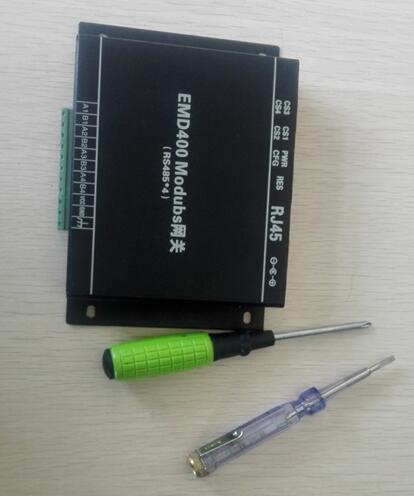

1.串口服务器的正面:

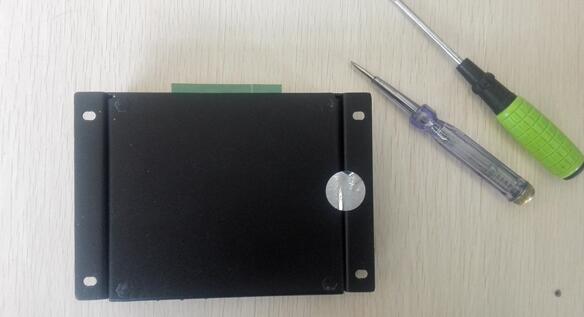

2.串口服务器的背面:

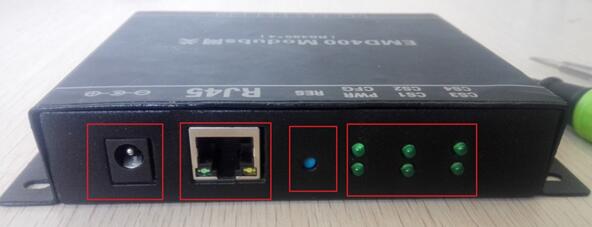

3.串口服务器的前面:
串口服务器的前面板下图从左到右,依次为电源接口、网线RJ45接口、复位按钮、通讯状态指示灯。
4.串口服务器的后面
后面为串口服务器的串口端子,A1、B1,A2、B2,A3、B3,A4、B4为四对串口接线端口,直接与智能电表等设备的通讯端子连接,为串口服务器的下行采集端。VCC,为串口服务器外部电源的正极,接+5V电源;GND,为负极,接电源零线;最右边端子为接地端子。

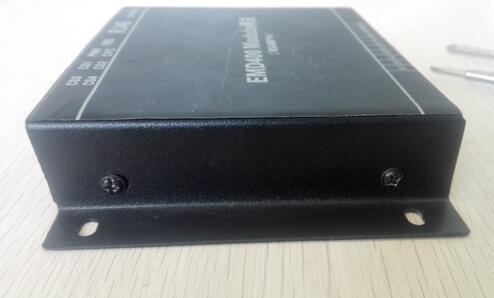

5.串口服务器的侧面
侧面有两个十字螺丝,拆掉十字螺丝后即可打开串口服务器的上封盖。

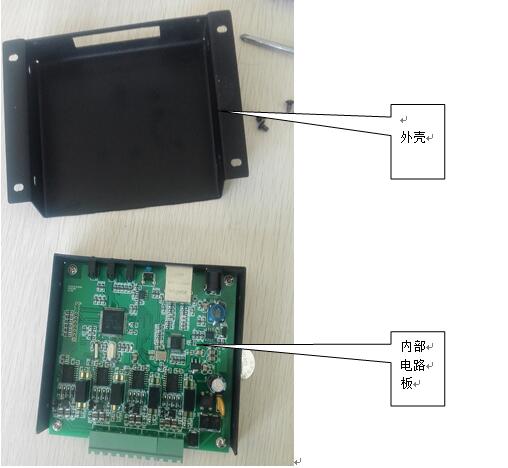

6.打开封盖后的正面
打开后,可以看到串口服务器由外壳和内部电路板组成。

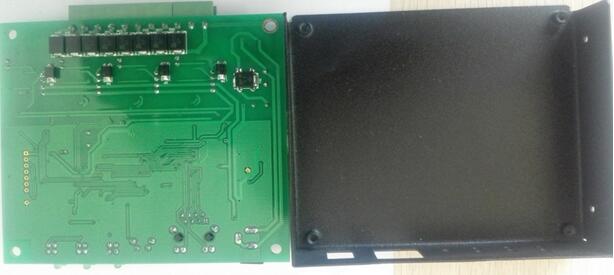

7.打开封盖后的背面
背面板的元器件较少,电路板的一部分布线线路位于电路板的背面。

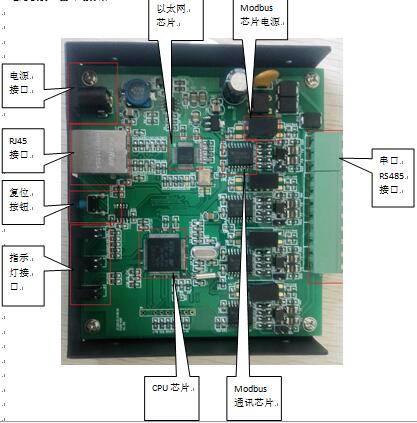

8.电路板的正面详细分解
以太网:就是我们平常上网需要用到的网线,网线上网的网络叫做以太网,英文名叫Ethernet,以太网的名字正是从英文的谐音而来;
以太网芯片:通俗的讲就是为了实现我们电脑的通讯上网技术而设计的通讯芯片;
Modbus:一种常用的网络通讯协议,被用于电力、自控行业的智能仪表、保护设备的对外通讯;
Modbus通讯芯片:实现Modbus通讯协议的通讯芯片;
RJ45接口:实现以太网通讯协议的硬件接口;
串口RS485接口:实现Modbus通讯协议的硬件接口。
CPU芯片:中央处理器,每个智能设备都有一个中央处理器,就像人类的大脑,综合控制各类运动器官。

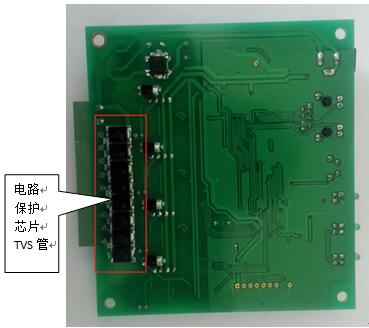

9.电路板的背面

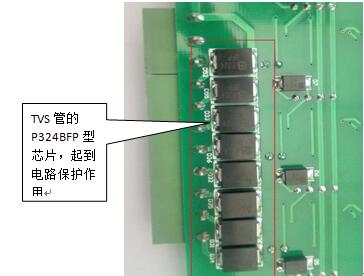

TVS管又称瞬态抑制二极管,连接到外部串口接线端,抑制外部的冲击电流对内部电路的破坏,起到保护内部电路作用。

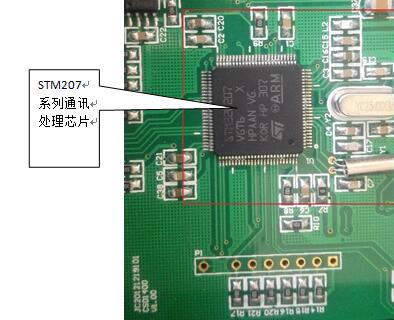

10.CPU模块(中央大脑)

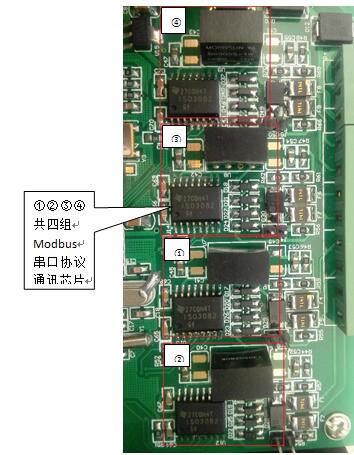

11.串口通讯芯片
12.电路板背面芯片
《串口服务器内部构造的图文解读》,作者:许继信息,李飞,电气工程师
