康派智能有源滤波模块对变频器的谐波治理

鹤壁元昊化工项目旗下2台变频器电机，运行过程中引起总断路器跳闸，影响工作的正常运行。康派智能应对方邀请特派专业技术员进行现场检测。此次测量目的是了解现场电压、电流、谐波含量及其他电参数情况，分析所得数据并寻求解决方案。

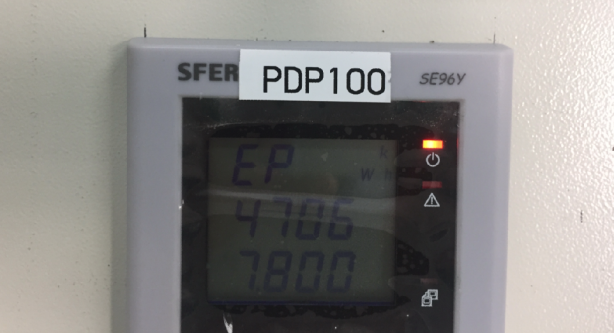

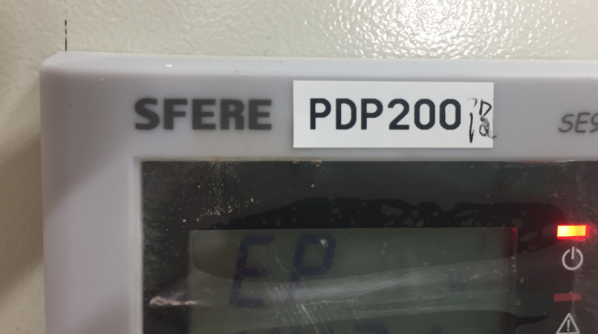

设备图片：

结果分析：

该现场低压智能电容器补偿正常，且所有智能电容器全部投入；现场功率因数为：PDP200：0.71-0.81,  PDP100：0.70-0.77之间，随着负载的变化而变化，且电网系统剩余无功功率PDP200：8Kvar左右,PDP100:5Kvar左右。

PDP200：电网电网谐波电流主要为5次和7次，电流谐波含量在90%左右。

PDP100：电网电网谐波电流主要为5次和7次，电流谐波含量在88%左右。

本次测试的数据已超出国家对谐波含量的规定，已经属于谐波污染场所。应当加装必要的滤波设备，控制电网谐波畸变率。

改造方案：

根据2个现场实际情况各配置一套有源滤波模块：EcoWave系列，可根据现场实际谐波次数与含量进行针对性的谐波治理。

它是一种基于电流检测和电流注入技术的大功率电力电子装置，通过检测负载电流波形，得到需要补偿的谐波电流成分，采用PWM变换技术，通过控制IGBT的触发，鉴于谐波和无功分量大小相等、方向相反的电流注入配电系统中，实现消除谐波的功能。有效滤波可达到95%以上，从而提高电力系统的安全可靠性，达到节能增效的目的。
