Ecowave-kp有源滤波器

Ecowave-kp有源滤波器

Ecowave-kp有源滤波器是消除谐波的产品,用于动态抑制谐波、补偿无功的新型电力电子装置,它能够对大小和频率都变化的谐波以及变化的无功进行补偿。
视频展示
暂无视频信息!
  • 产品介绍
  • 功能特点
  • 技术参数
  • 尺寸说明
  • 接线图
  • 相关下载

    Ecowave-kp有源滤波器是消除谐波的高性能产品,具有高度可控性和快速响应性。EcoWave系列有源滤波器克服了传统无源滤波器滤波效果差、容易发生谐振,只能滤除某一特定次谐波等缺点,对各种快速瞬变的冲击性负荷所产生的谐波均能起到良好的滤波效果和补偿效果


    Ecowave-kp有源滤波器有源滤波器应用场合

    □ 钢铁行业

    □ 石油天然气行业

    □ 造纸业

    □ 水泥处理行业

    □ 办公大楼、商业大厦

    □ 计算机中心

    □ UPS电源


    Ecowave-kp有源滤波器功能特点:


    Ecowave-kp有源滤波器控制原理

    以并联方式接入电网,通过外部高精度的采样CT实时监测负载电流,将采集的信号转换成数字信号后,送至控制电路的谐波分离模块,该模块将基波成分分离,将谐波成分送至调节和监测模块。该模块将采集到的系统谐波成分和EcoWave已发出的补偿电流进行比较,然后通过PWM信号发送给内部IGBT,控制逆变器产生一个和负载谐波电流大小相等,方向相反的谐波电流注入到电网中,达到动态滤波的目的。


    Ecowave-kp有源滤波器产品特点

    □ 补偿方式灵活

    一机多用,既可以用于选择消除谐波,也可补偿无功和三相不平衡,进行优化的设置,达到实际应用效果。

    □ 优异的补偿特性

    系统谐波有效滤除率高达97%

    可实现快速(ms级响应)、精确(-0.99<PF<0.99)、双向(容性和感性双向补偿)治理三相不平衡补偿效果好:可针对有功和无功不平衡进行校正,且可滤除零线电流(只针对三相四线系列)

    □ 稳定性好

    对电网系统呈无穷大阻抗,不影响电网系统阻抗;且输出波形精确无瑕疵,不会影响其他设备

    □ 应用简单灵活

    模块化结构,可方便的嵌入到其他机柜内配合使用

    维护及扩容方便:支持模块化扩容,防呆设计确保无需专业人员现场维护

    □ 全工况应用能力

    可抗50℃高温环境,并可在盐雾腐蚀性场合应用,抗震9级,且可与柴油机发电系统兼容、并列运行

    □ 完善的功能设置

    参数个性化设置功能,自检启动功能,软启动时间可设定,E-STOP紧急关机功能

    □ 输入电压及频率范围宽,适合柴油机供电和恶劣供电现场,相电压上限264V,下限175V

    □ 功率损耗低(小于设备额定功率的3%),实际效率>97%

    □ 友好中英文操作界面:事件记录,自动故障报警以及故障记录等

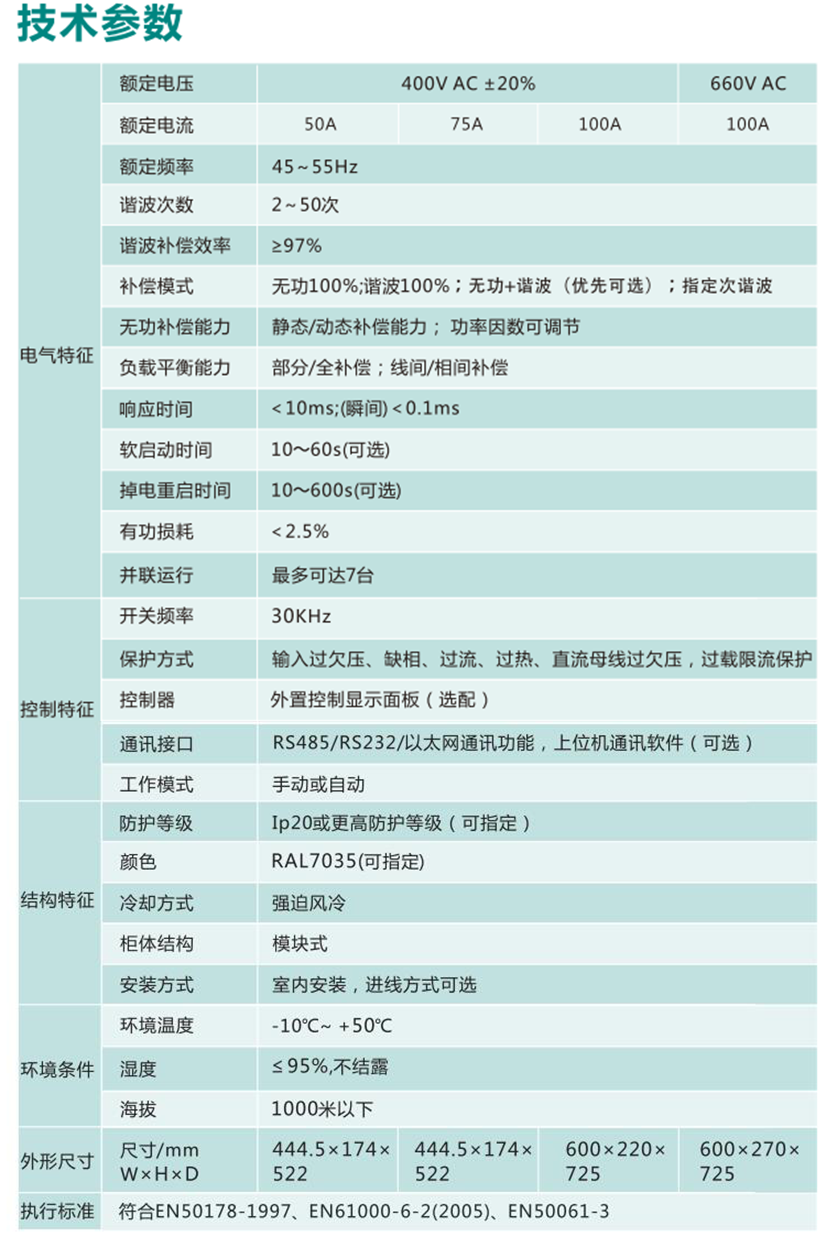

    EcoWave-kp有源滤波器技术参数

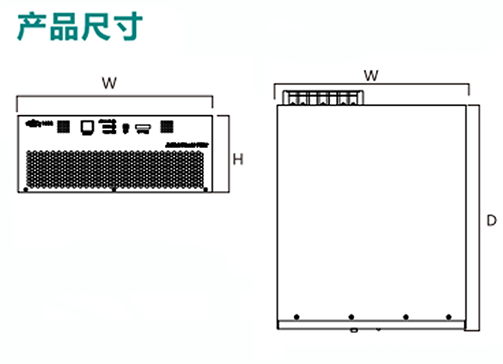

    Ecowave-kp有源滤波器尺寸说明:




    Ecowave-kp有源滤波器尺寸说明

    Ecowave-kp有源滤波器接线图:

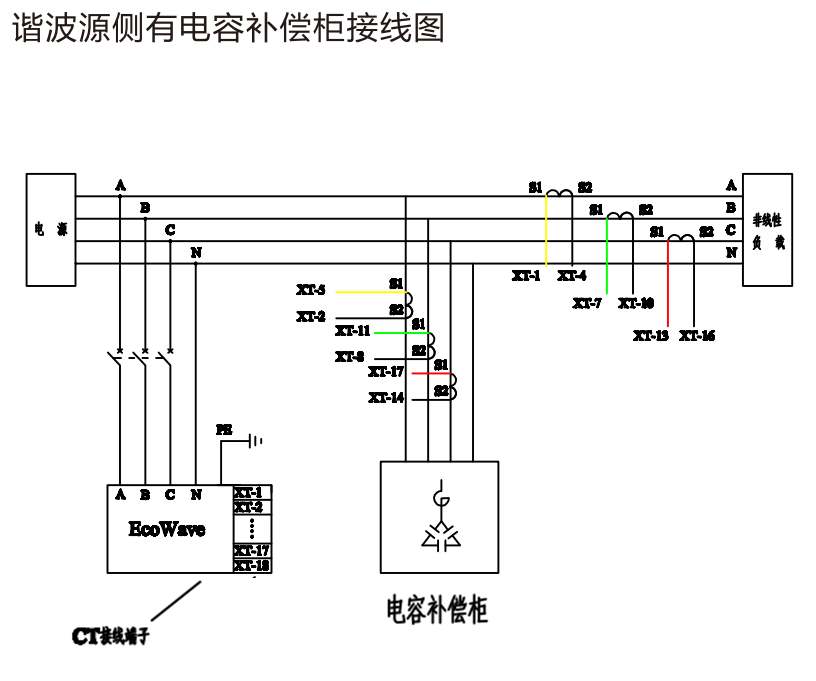

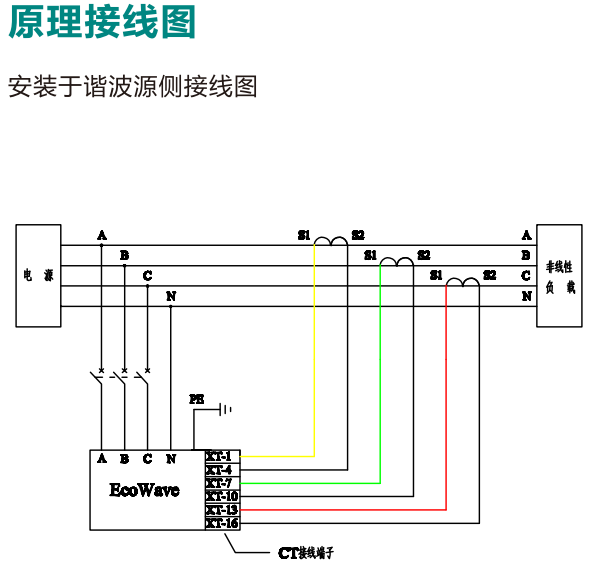

    EcoWave系列有源滤波器原理接线图

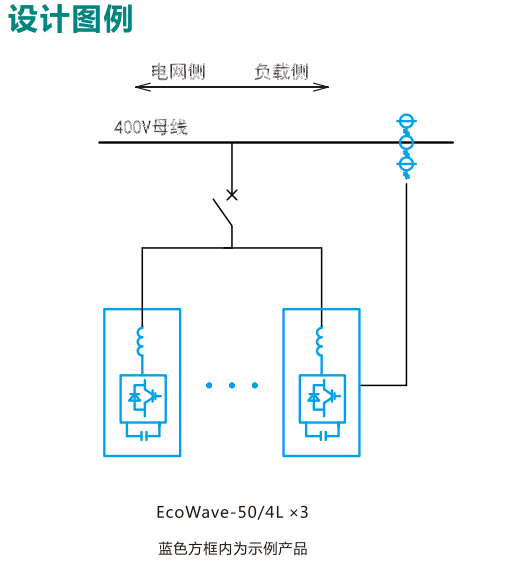

    EcoWave系列有源滤波器设计图例
