EcoPower系列智能综合滤波补偿装置，是基于有源滤波模块与无源动态补偿技术的产品。专门针对谐波频率变化多变，无功变化快等场合而开发。EcoPower系列智能综合滤波补偿装置融合了无功补偿容量大，滤除负载谐波快而高效，抑制系统振荡，提高电网质量的所有优点。

EcoPower系列智能综合滤波补偿装置应用场合：

□ 钢铁行业

□ 轨道交通行业

□ 石油天热气行业

□ 造纸业

□ 水泥处理行业

□ 办公大楼、商业大厦

□ 计算机中心

□ UPS系统

EcoPower系列智能综合滤波补偿装置应用特点：

EcoPower系列智能综合滤波补偿装置控制原理：

将抽出式动态无功补偿模块和EcoWave有源滤波器模块统一由中央控制单元控制和调配。从而实现模块对系统大容量的动态无功补偿，有源滤波器对系统小容量的微调平滑补偿及发出与系统谐波相抵消的电流，以此来提高补偿功率因数和消除谐波含量，达到提高用电效率、节能和改善电能质量的目标。

EcoPower系列智能综合滤波补偿装置产品特点：

□ EcoPower智能综合滤波补偿装置是融合了动态无功补偿技术，具有补偿容量大，滤波效率高的特点

□ 集成控制及单元一体化，整套设备采用一个智能控制单元，既控制有源滤波模块的实时滤波，又控制无源补偿模块的自动投切

□ 抽屉式动态补偿模块主要用来进行快速无功补偿，有源滤波模块主要用来消除谐波，二者各尽其责，即达到提高电能质量，又达到了提高用电效率的目标

□ 输出的无功功率可在整机容量范围内得到精确调节补偿

□ 动态补偿容量和滤波器容量分配灵活，可按客户要求自由组合

□ 模块化设计，方便安装、维护

EcoPower系列智能综合滤波补偿装置工作环境条件

□ 环境温度：-5°C~ + 55°C

□ 相对湿度：最大95%

□ 海抜高度：2000米以下

□ 安装环境：清洁，无导电粉尘

EcoPower系列智能综合滤波补偿装置功能选型：

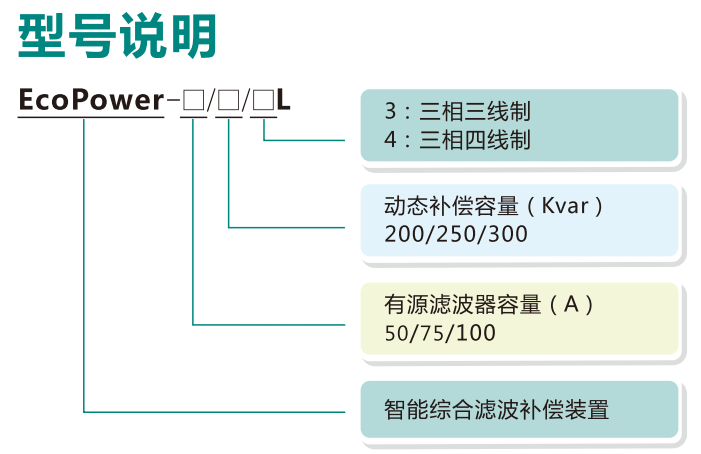

EcoPower系列智能综合滤波补偿装置型号说明

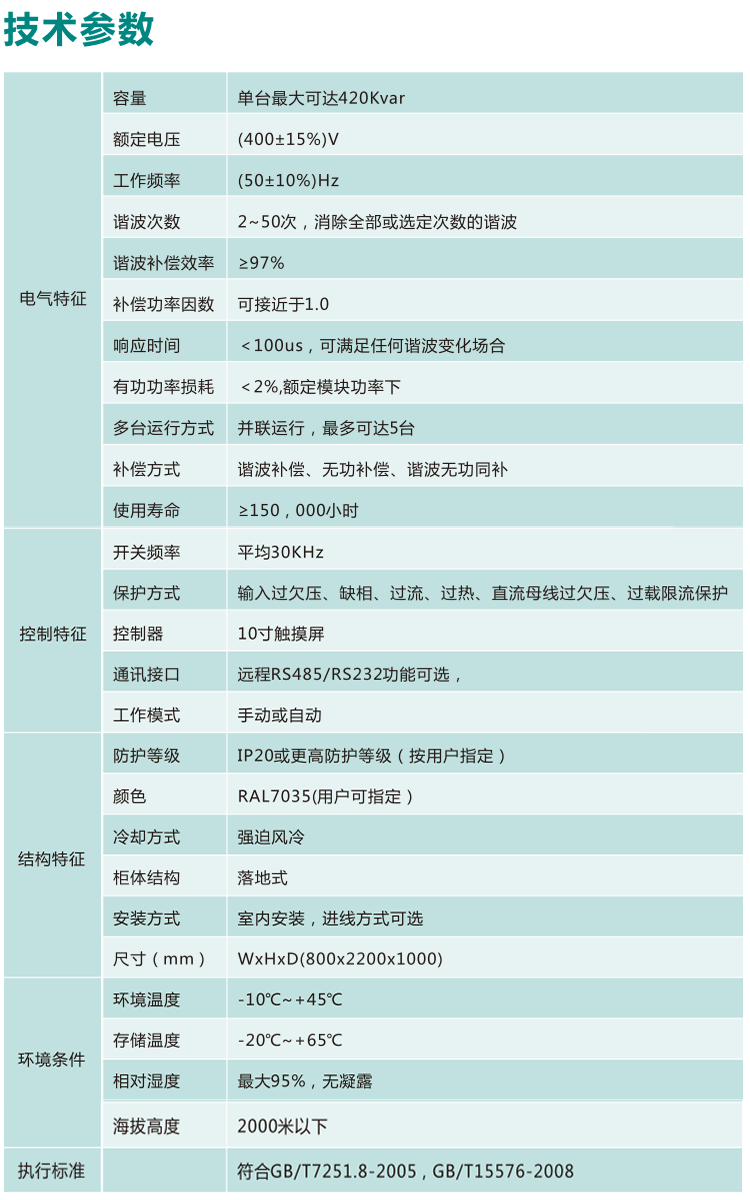

EcoPower系列智能综合滤波补偿装置技术参数

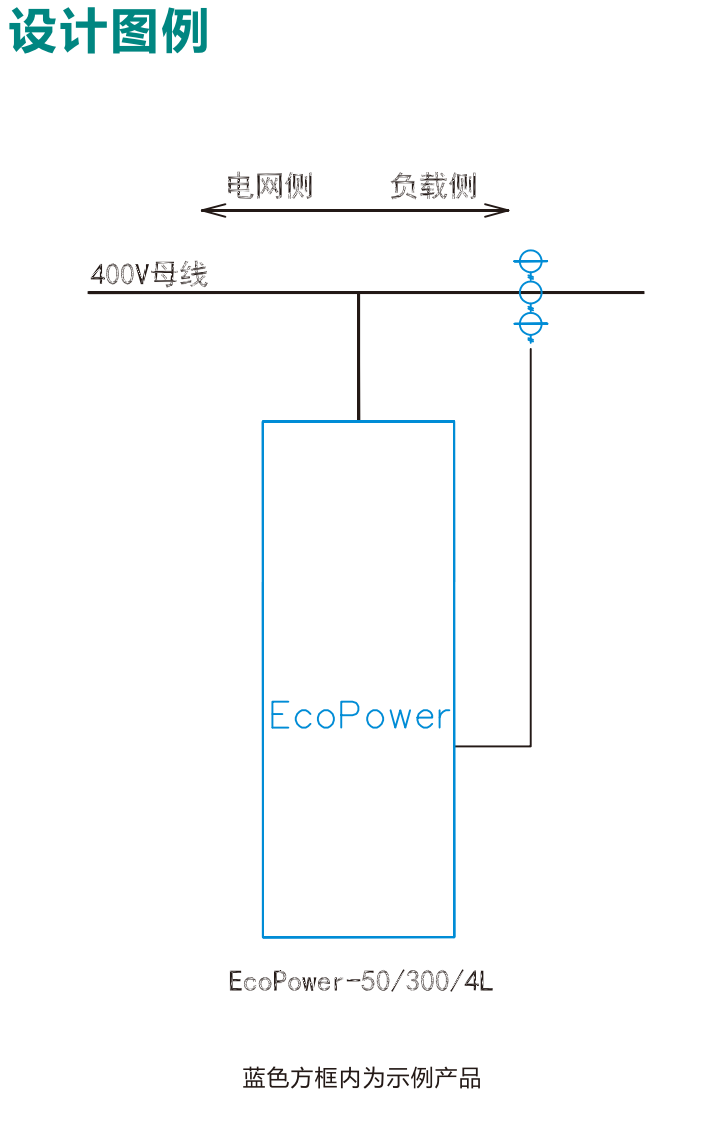

EcoPower系列智能综合滤波补偿装置设计图例：

EcoPower系列智能综合滤波补偿装置设计图例
