CPT系列非调谐补偿滤波单元由CPC系列专用单相滤波电容器和CPR系列专用单相滤波电抗器组成，专为三相不平衡配电系统的无功补偿和滤波设计。

CPT系列非调谐补偿滤波单元应用场合

□ 电抗率为7%的CPT-S非调谐补偿滤波单元，在提供可靠无功补偿的同时，有效抑制5次及以上谐波的污染，主要应用在工业场合

□ 电抗率为14%的CPT-S非调谐补偿滤波单元，在提供可靠无功补偿的同时，有效抑制3次及以上谐波的污染，主要应用在建筑场合

CPT系列非调谐补偿滤波单元（单相）功能特点：

CPT系列非调谐补偿滤波单元产品特点

□ 采用增强型、高品质的专用滤波电容器，耐压等级更高

□ 采用H级绝缘、线性度高、功耗低、过载能力强、可靠性高的专用电抗器

□ 严格测试，电容器与电抗器的参数完全匹配

CPC系列单相电容器技本参数

□ 额定电压：280V(7%时）；300V(14%时)

□ 过电压能力：l.lUn(长期运行）

□ 过电流能力：1.5In(长期运行）

□ 介质损耗：≤0.lW/Kvar

□ 总体损耗：≤0.2W/Kvar

□ 容值偏差：0~+ 5%

□ 极间耐压：2.15Un, 5s

□ 极壳耐压：3600VAC，2s

□ 放电性能：1分钟降至75V以下

□ 环境类型：-25/D(-25°C~+ 55°)

□ 寿命：150,000小时

□ 标准：IEC60831-1,2

CPR系列单相电抗器技术参数

□ 额定电压：230V

□ 绕组材料：优质低损耗纯铜绕组

□ 过电流能力：1.35In(长期运行）

□ 最大线性电流：1.8In

□ 热保护：140℃

□ 电抗率：7%、14%两类

□ 电感值偏差：0~+5%

□ 防护等级：IP00

□ 绝缘等级：H级

□ 绝缘水平：3KV/lmin

□ 标准：IEC60289

CPT系列非调谐补偿滤波单元（单相）功能选型：

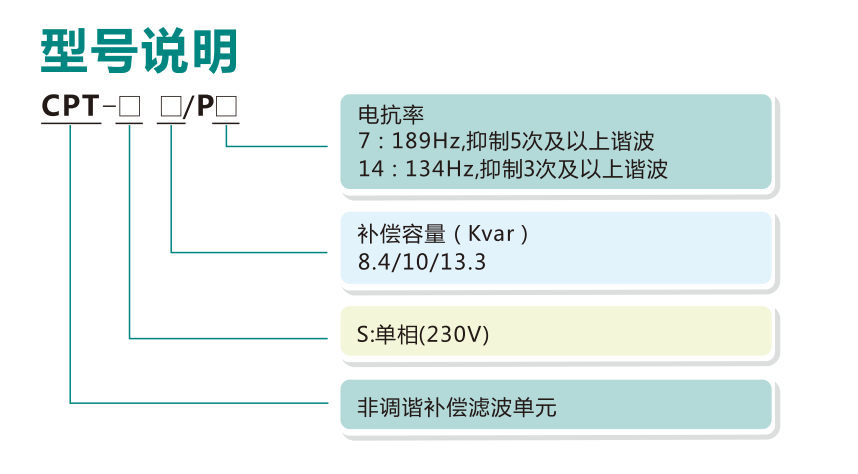

CPT系列非调谐补偿滤波单元型号说明

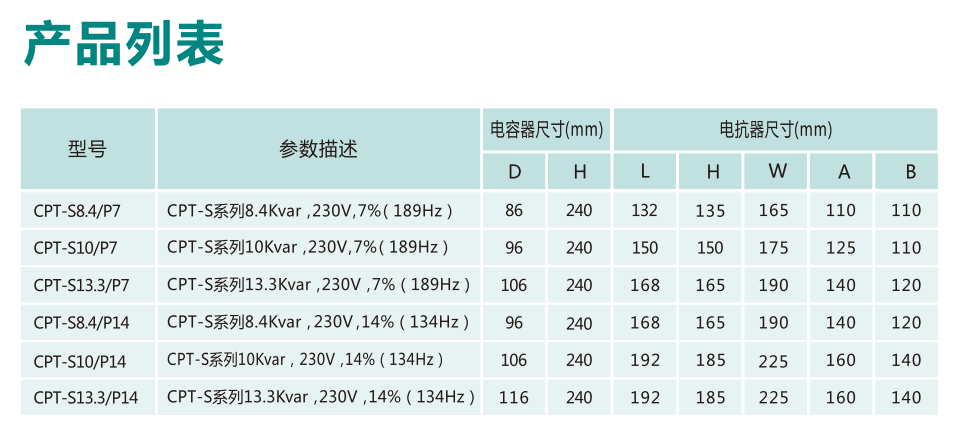

CPT系列非调谐补偿滤波单元产品列表：

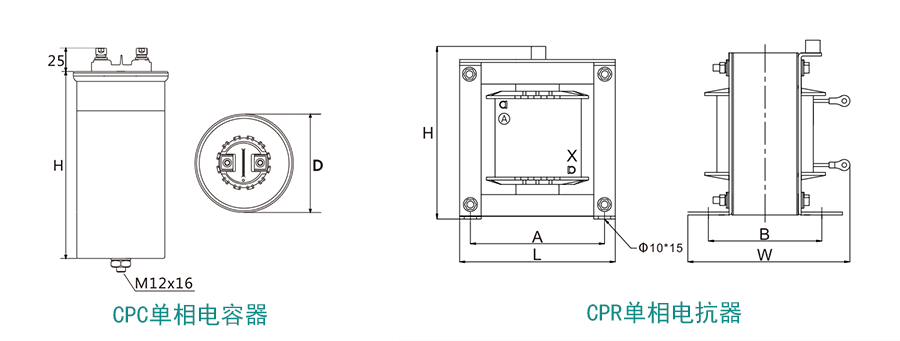

CPT系列非调谐补偿滤波单元（单相）尺寸说明：

CPT系列非调谐补偿滤波单元尺寸

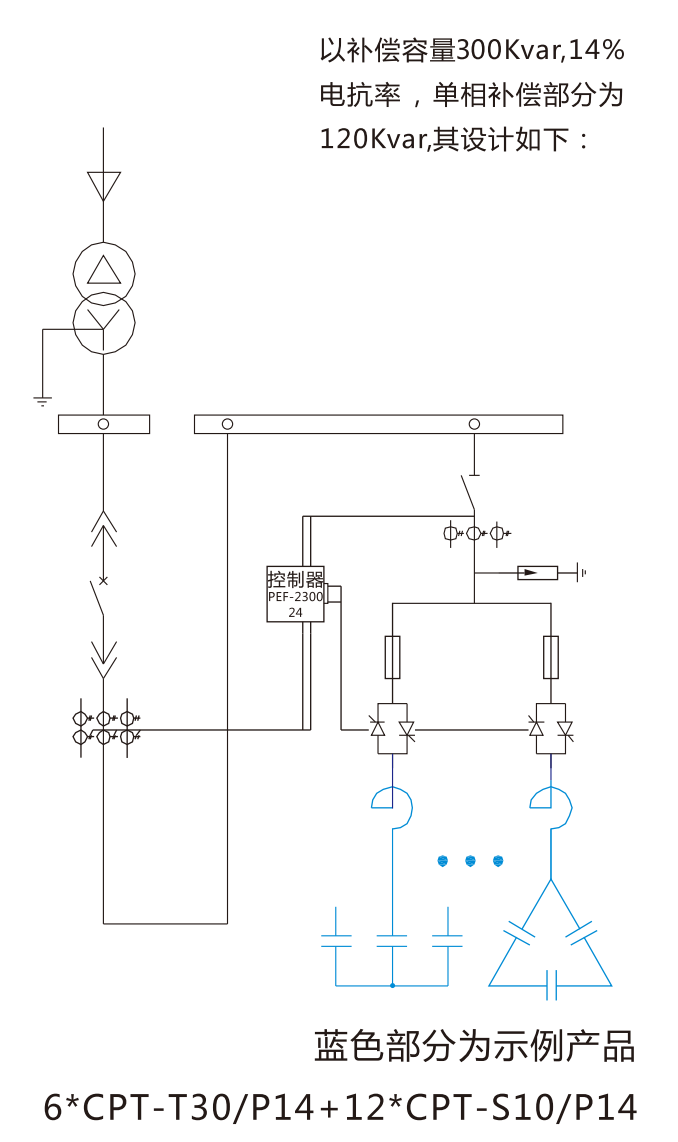

CPT系列非调谐补偿滤波单元设计图例：

CPT系列非调谐补偿滤波单元设计图例
