CPT系列非调谐补偿滤波单元(三相)

CPT系列非调谐补偿滤波单元(三相)

CPT非调谐补偿滤波单元,也称为无功补偿模块,由CPC补偿电容和CPR滤波电抗组成,CPT非调谐补偿滤波单元是配电房必备补偿柜的核心组成部份。
视频展示
暂无视频信息!
  • 产品介绍
  • 功能特点
  • 功能选型
  • 外形尺寸
  • 设计图例
  • 相关下载

    由CPT系列非调谐补偿滤波单元由CPC系列专用三相滤波电容器和CPR系列专用三相滤波电抗器组成,专为谐波污染配电系统的无功补偿和滤波设计。


    CPT非调谐滤波补偿单元应用场合

    □ 电抗率为7%的CPT-T非调谐补偿滤波单元,在提供可靠无功补偿的同时,有效抑制5次及以上谐波的污染,主要应用在工业场合或三相负载较多场合

    □ 电抗率为14%的CPT-T非调谐补偿滤波单元,在提供可靠无功补偿的同时,有效抑制3次及以上谐波的污染,主要应用在建筑场合或单相负载较多场合


    CPT非调谐滤波补偿单元功能特点:


    CPT非调谐滤波补偿单元产品特点

    □ 采用增强型、高品质的专用滤波电容器,耐压等级更高

    □ 采用H级绝缘、线性度高、功耗低、过载能力强、可靠性高的专用电抗器

    □ 严格测试,电容器与电抗器的参数完全匹配


    CPT非调谐滤波补偿单元组件技术参数:


    CPC系列三相电容器技术参数

    □ 额定电压:480V(7%时);525V(14%时)

    □ 过电压能力:l.lUn (长期运行)

    □ 过电流能力:1.5In (长期运行)

    □ 介质损耗:≤0.lW/Kvar

    □ 总体损耗:≤0.2W/Kvar

    □ 容值偏差:0~ + 5%

    □ 极间耐压:2.15Un , 5s

    □ 极壳耐压:3600V AC,2s

    □ 放电性能:1分钟降至75V以下

    □ 环境类型:-25/D(-25°C~ + 55°)

    □ 寿命:150,000小时

    □ 标准:IEC60831-1,2


    CPR系列三相电抗器技术参数

    □ 额定电压:400V

    □ 过电流能力:1.35In(长期运行)

    □ 热保护:140℃

    □ 电抗率:7%、14%两类

    □ 绕组材料:优质低损耗纯铜绕组

    □ 最大线性电流:1.8In

    □ 三相不平衡率:-2%~+2%

    □ 防护等级:IP00

    □ 绝缘等级:H级

    □ 热保护:140℃

    □ 电抗率:7%、14%两类

    □ 绝缘水平:3KV/lmin

    □ 标准:IEC60289


    CPT非调谐滤波补偿单元(三相)功能选型:

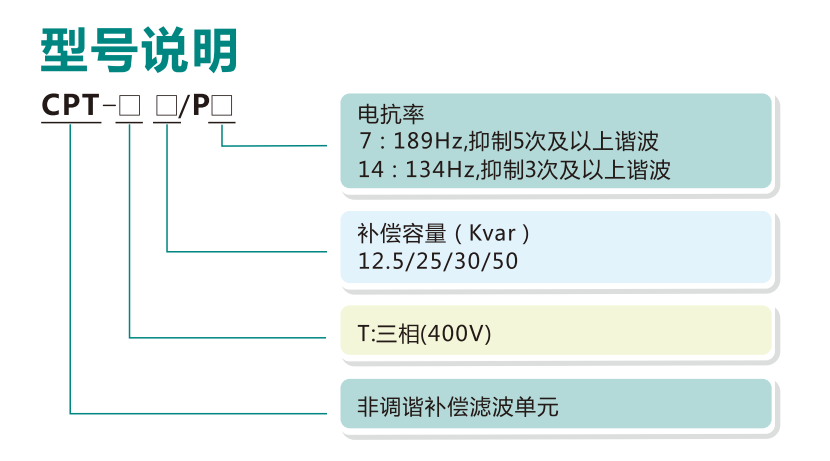

    CPT非调谐滤波补偿单元型号说明

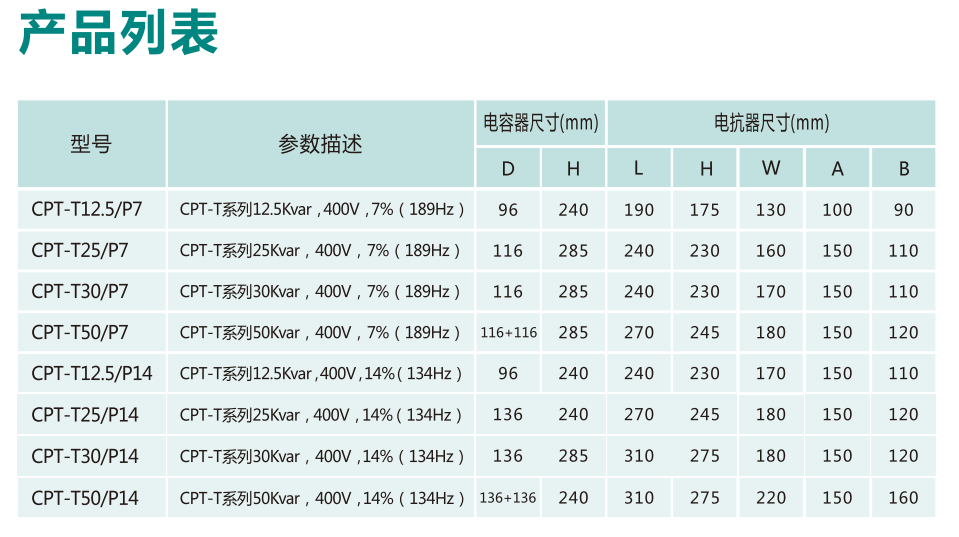

    CPT非调谐补偿滤波单元产品选型列表

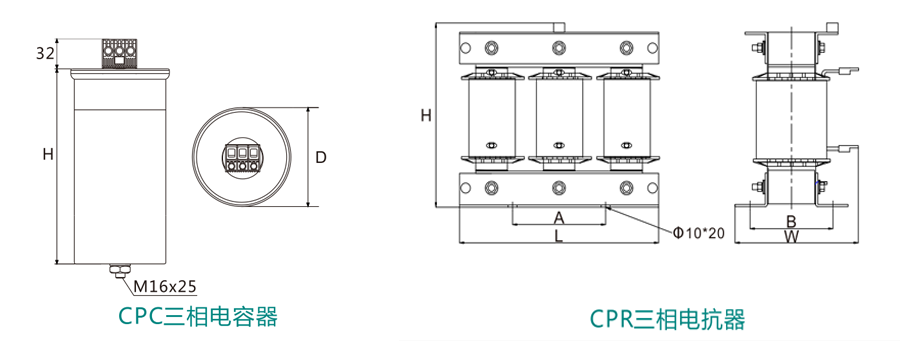

    CPT非调谐滤波补偿单元(三相)外形尺寸



    CPT非调谐滤波补偿单元外形尺寸

    CPT非调谐滤波补偿单元设计图例:

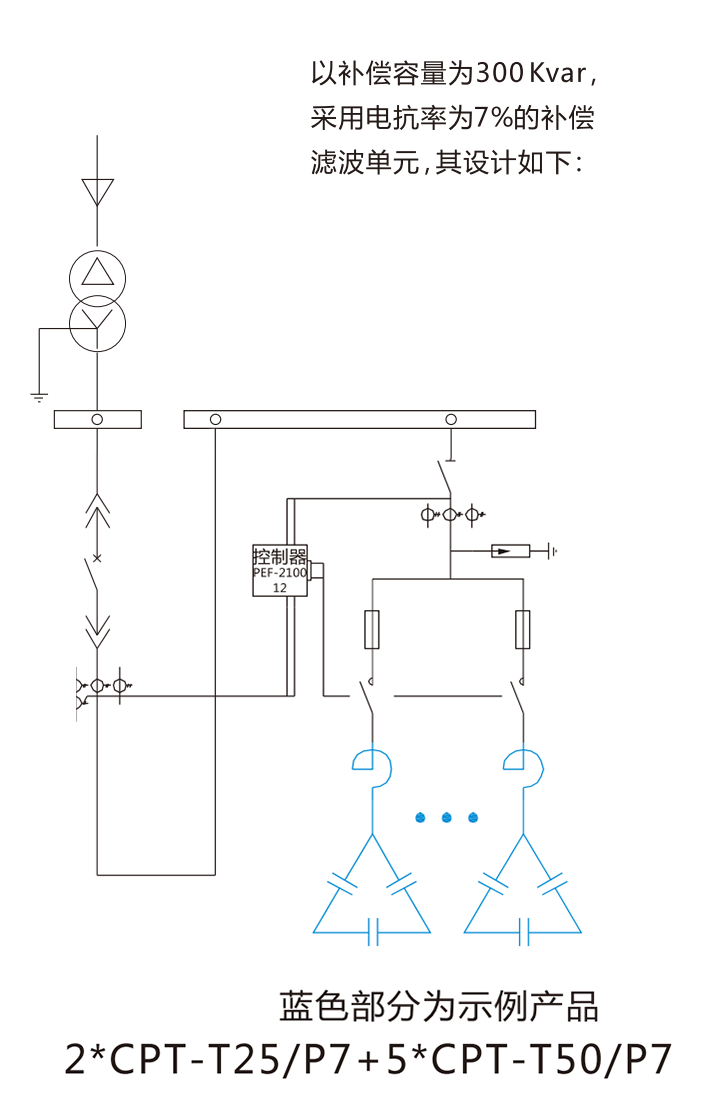

    CPT非调谐滤波补偿单元设计图例
