SmartPower系列静止无功发生器，弥补了传统型补偿装置的不足和缺陷，是无功补偿装置，对于改善电能质量、提高功率因数、克服三相不平衡、消除电压闪变和电压波动、抑制谐波污染等有着显著效果。

SVG（SmartPower）补偿原理

通过电抗器将自换相桥式电路并联在点网上，以双数字信号处理器（DSP）为核心，采用实时数据采集技术和动态跟踪技术，不断对电网系统电压、电流进行一系列运算通过调节控制IGBT逆变输出测电压的幅值和相位，发出满足系统所需的无功电流实现动态无功补偿。

应用场合

□  石化行业

□  冶金行业

□  汽车行业

□  水泥行业

□  过程控制工业

SmartPower系列静止无功发生器（SVG）功能特点：

□  直流层叠母线采用薄膜电容，具备强大的抗电压、电流冲击能力

□  双向精确补偿

可实现容性和感性的双向补偿，无功补偿位连续补偿，补偿误差小于1%

□  电能质量补偿功能

可针对无功、谐波、三相不平衡、以及电压波动和闪变进行补偿

□  响应速度更快

全响应时间小于10ms，动态响应时间小于100μs，实时跟踪，动态补偿

□  稳定性好

对电网呈无穷大阻抗，不影响系统阻抗；且输出波形准确，不会影响其他设备正常运行

□  实时灵活监控

标配远程监控接口，可实现远程监控，集中管理，支持远程开关机

□  输入电压和频率范围宽

适合国内电网波动，并可与柴油电动机兼容，油机输出时可进行持续无功补偿和谐波滤除

□  模块化设计，结构紧凑，便于嵌入第三方机柜

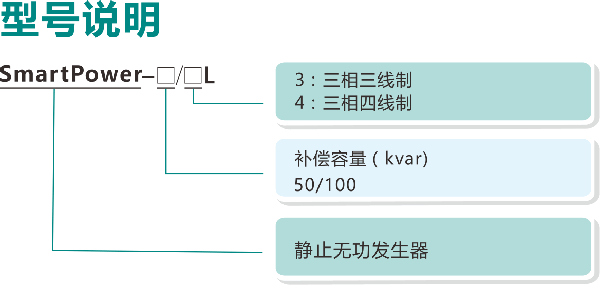

SmartPower系列静止无功发生器（SVG）功能选型：

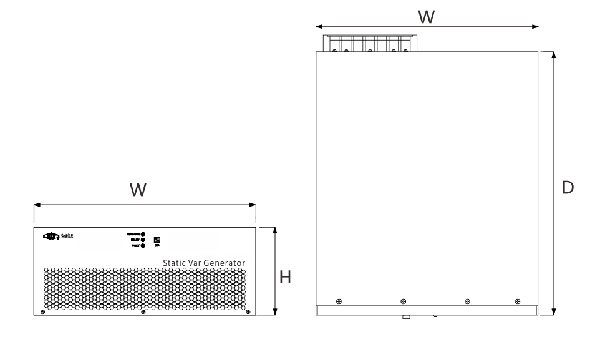

SmartPower系列静止无功发生器（SVG）尺寸说明：

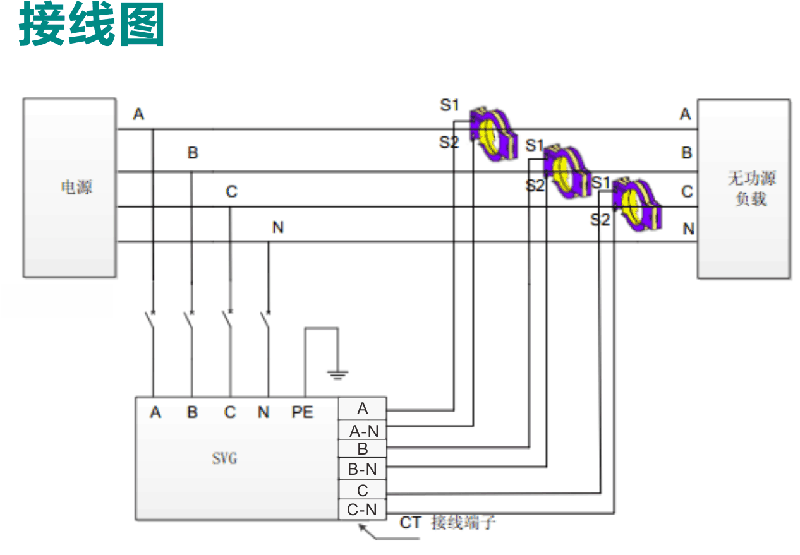

SmartPower系列静止无功发生器（SVG）接线图：
