康派智能为中铁工程装备集团解决无功补偿问题

无功补偿不够或许无功补偿设备出现问题会对电网中发生如下题目：

1、电力电容器会对谐波电流进行放大，对电网发生二次污染；

2、电力电容器本身出现电流过载现象，影响运用寿命，乃至形成破坏；

3、电容投切器件也会由于谐波的影响，形成触点损伤及烧结，导致无法正常运转；

当前，普通无功补偿控制器对谐波的抑制作用不够，会出现采样偏差偏大，控制失效等不良状况。

下面小编就通过一个现场的案例和大家剖析一下这个现象！

康派智能工作人在2014年12月份到中铁工程现场进行谐波检查，得到如下数据。

实际测量数据如下:

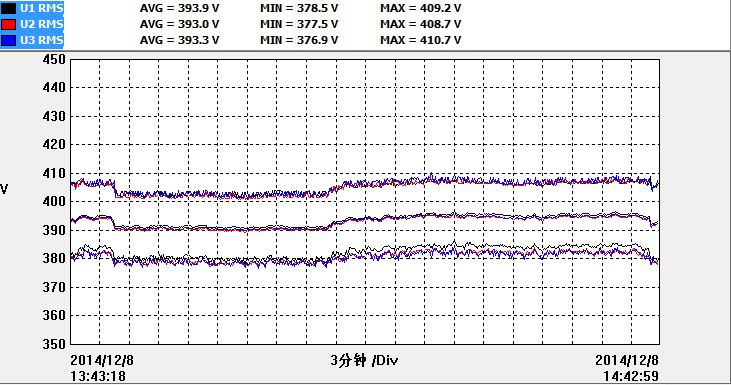

图1  1#变压器低压侧的电压变化趋势图

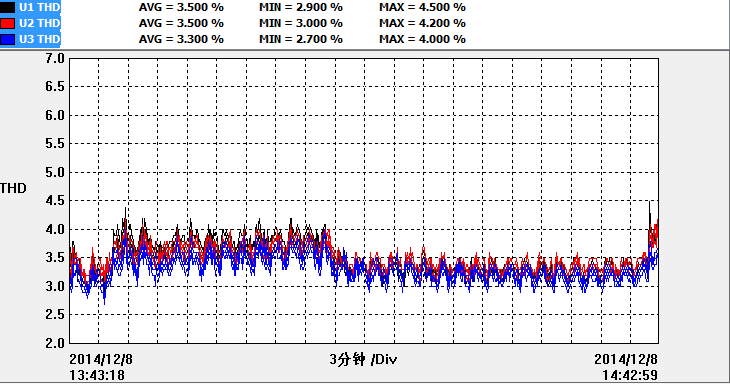

图2  1#变压器低压侧的电压谐波变化趋势图

图3  1#变压器低压侧的电流变化趋势图

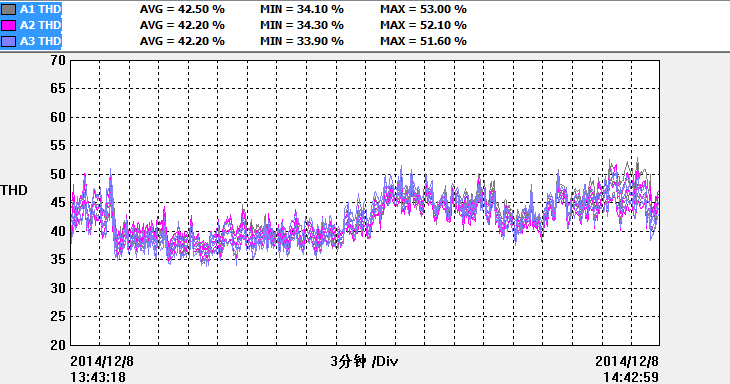

图4  1#变压器低压侧的电流谐波变化趋势图

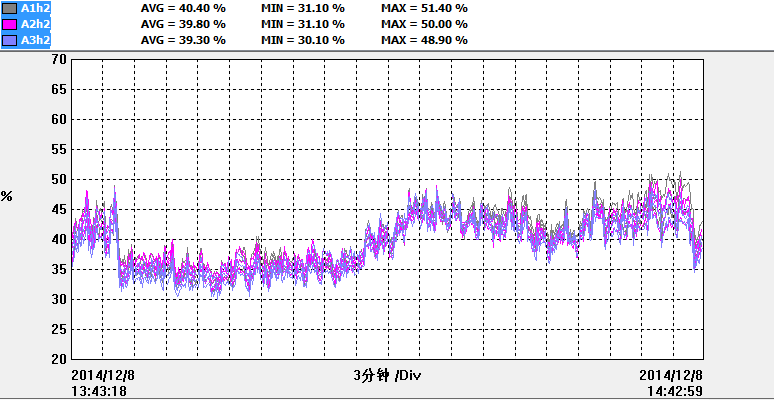

图5  1#变压器低压侧的2次电流谐波变化趋势图

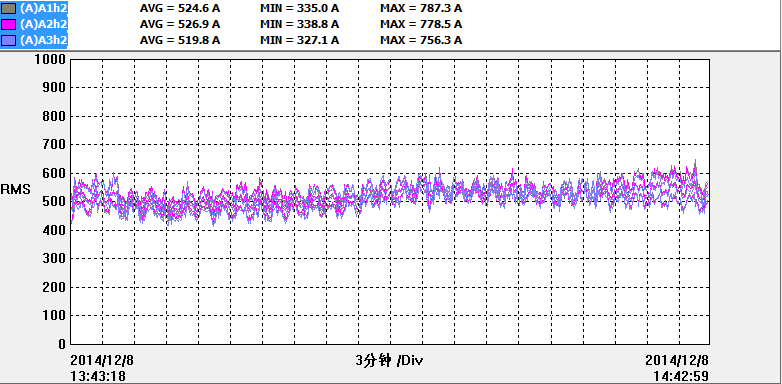

图6  1#变压器低压侧的2次谐波电流数值变化趋势图

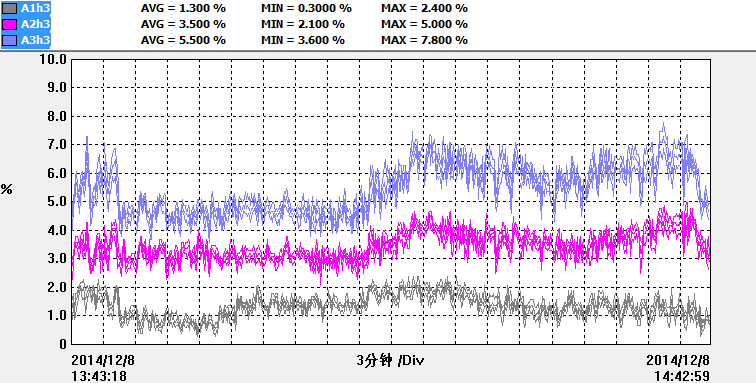

图7  1#变压器低压侧的3次电流谐波变化趋势图

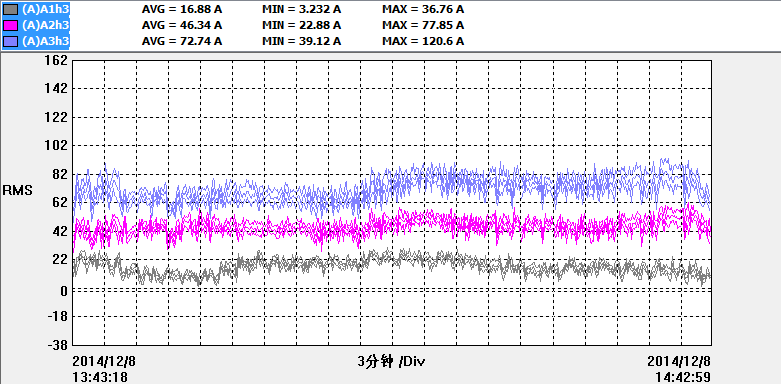

图8  1#变压器低压侧的3次谐波电流数值变化趋势图

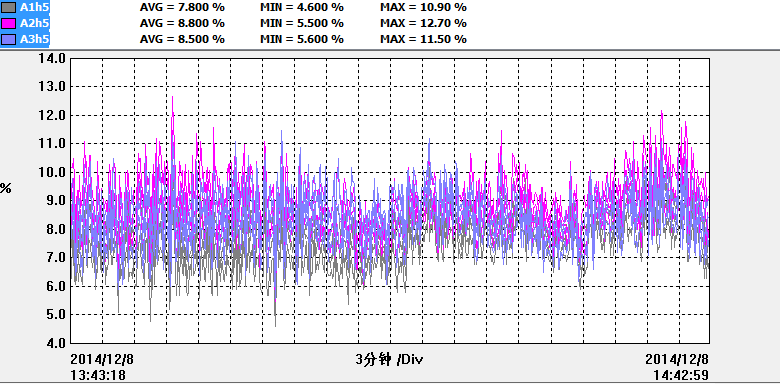

图9  1#变压器低压侧的5次电流谐波变化趋势图

图10  1#变压器低压侧的5次谐波电流数值变化趋势图

从现场检测结果显示，图4可以看出，1#配电设备电网中的负载电流谐波含量已经达到了53%左右，其中2次谐波的含量为51.4%；以上谐波数据只能说明在当时某段时间内的电流谐波含量，并不能充分显示某整个时间段的谐波含量，如果要知道长时间普遍的谐波含量规律，需要不间断监测测量。

本次测试的数据已超出国家对谐波含量的规定，应当加装必要的去除滤波的设备。一般根据现场实际情况专门配置一套康派智能生产的EcoPower智能综合滤波补偿装置；
